Voss

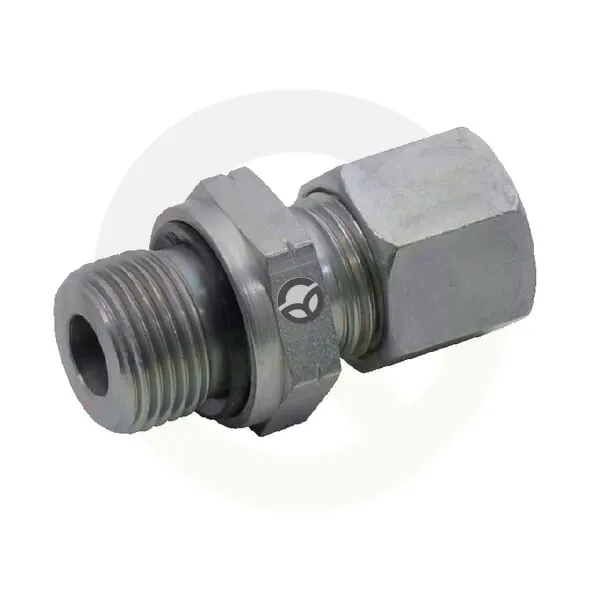

Spojka 10L R1/2 - Voss GEV10LR12WD
Šifra SKU: 21882 MPN: GEV10LR12WD
Specifikacije
- A - Povezava 2 - Tip
- Tesnilni obroč
- ISO standard
- ISO 228
- K - Povezava 1 - dolžina navoja (mm)
- 14 mm
- L1 - Povezava 2 - razdalja od sredine do konca (mm)
- 13 mm
- L2 - Povezava 1 - razdalja od sredine do konca (mm)
- 28 mm
Opis izdelka
Ravna hidravlična spojka Voss serije 10L je namenjena povezovanju hidravlične cevi premera 10 mm z navojnim priključkom R1/2. Na eni strani ima priključek z rezalnim obročem, na drugi tesnilni obroč, kar omogoča kompaktno in zanesljivo povezavo v hidravličnih sistemih. Tesnilo iz NBR in največji delovni tlak 400 bar sta primerni za zahtevnejše aplikacije. Za montažo sta potrebna ključa 27 in 19 mm.
Prikaži vse →
Tehnične specifikacije
- A - Povezava 2 - Tip
- Tesnilni obroč
- ISO standard
- ISO 228
- K - Povezava 1 - dolžina navoja (mm)
- 14 mm
- L1 - Povezava 2 - razdalja od sredine do konca (mm)
- 13 mm
- L2 - Povezava 1 - razdalja od sredine do konca (mm)
- 28 mm
- Maks. delovni pritisk (bar)
- 400 BAR
- Material tesnila
- Nitrilna guma [NBR]
- Oblika
- Ravna - 2 priključka
- Povezava 1 - korak navoja (mm)
- 1.5 mm
- Povezava 1 - premer (mm)
- 10 mm
- Povezava 1 - premer navoja
- M16
- Povezava 1 - tip
- Rezalni obroč
- Povezava 1 - tip moški/ženski
- Moški
- Povezava 1 - tip navoja
- BSP
- Povezava 2 - navoji na colo
- 14
- Povezava 2 - premer (cola)
- 1/2 Inch
- Povezava 2 - tip moški/ženski
- Moški
- Povezava 2 - tip navoja
- BSP
- Premer cevi (mm)
- 10 mm
- S1 - Povezava 1 - velikost ključa (mm)
- 27 mm
- S2 - Povezava 2 - velikost ključa (mm)
- 19 mm
- Serija
- 10L
- Standard DIN
- DIN 2353, DIN 228, DIN 2401, DIN 3852
