Voss
Spojka 10L R1/4 - Voss EGESD10LR14WD
Šifra SKU: 19374 MPN: EGESD10LR14WD
Specifikacije
- A - Povezava 2 - Tip
- Navoj
- Dolžina navoja (mm)
- 12 mm

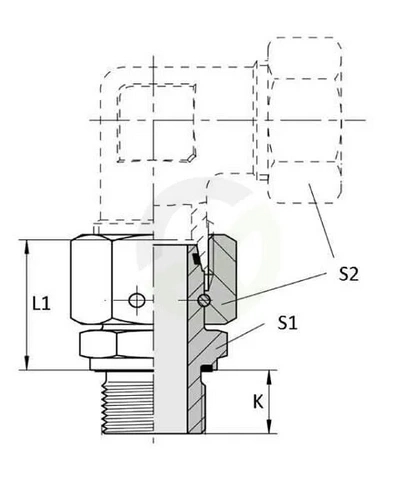

- K - Povezava 1 - dolžina (mm)
- 12 mm
- L1 - Povezava 2 - razdalja od sredine do konca (mm)
- 27.5 mm
- Maks. delovni pritisk (bar)
- 500 BAR
Opis izdelka

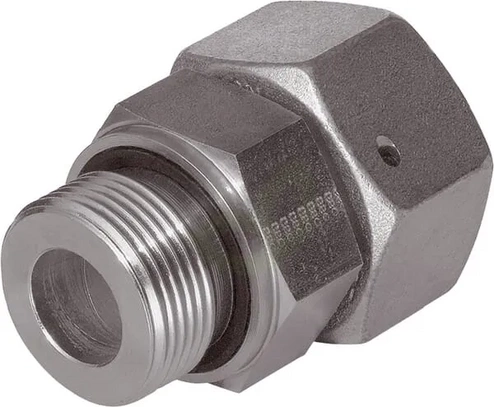

Ravna hidravlična spojka 10L je namenjena povezavi cevi premera 10 mm z navojnim priključkom R1/4. Na eni strani ima priključek z rezalnim obročem, na drugi moški navoj, zato je primerna za sestavo hidravličnih vodov. Spojka v seriji 10L ima ključ 19 mm in je primerna za delovni tlak do 500 bar.
Prikaži vse →
Tehnične specifikacije
- A - Povezava 2 - Tip
- Navoj
- Dolžina navoja (mm)
- 12 mm
- K - Povezava 1 - dolžina (mm)
- 12 mm
- L1 - Povezava 2 - razdalja od sredine do konca (mm)
- 27.5 mm
- Maks. delovni pritisk (bar)
- 500 BAR
- Notranji premer (mm)
- 6 mm
- Oblika
- Ravna - 2 priključka
- Povezava 1 - dolžina navoja (mm)
- 12 mm
- Povezava 1 - korak navoja (mm)
- 1.5 mm
- Povezava 1 - premer (mm)
- 10 mm
- Povezava 1 - premer navoja
- M16
- Povezava 1 - tip
- Rezalni obroč
- Povezava 1 - tip moški/ženski
- Ženski
- Povezava 1 - tip navoja
- BSPP
- Povezava 1 - velikost hex (mm)
- 18.9 mm
- Povezava 2 - navoji na colo
- 19
- Povezava 2 - premer (cola)
- 1/4 Inch
- Povezava 2 - tip moški/ženski
- Moški
- Povezava 2 - tip navoja
- BSP
- Premer cevi (mm)
- 10 mm
- S1 - Povezava 1 - velikost ključa (mm)
- 19 mm
- S2 - Povezava 2 - velikost ključa (mm)
- 19 mm
- Serija
- 10L
- Standard DIN
- DIN 2401
