Voss

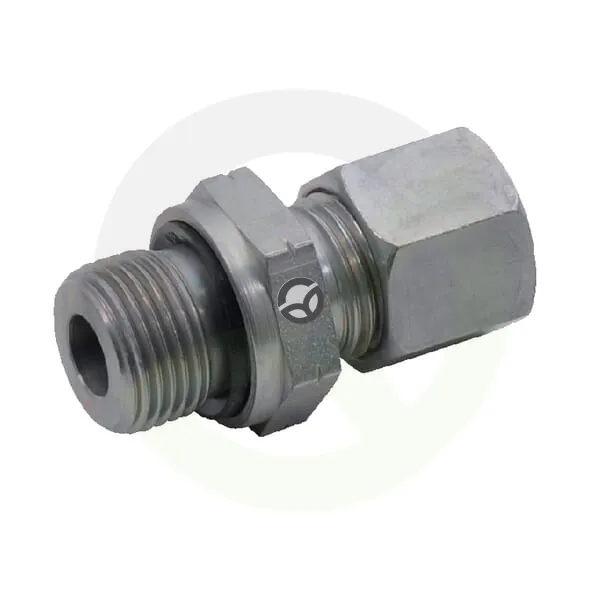

Spojka 10L R1/4 - Voss GEV10LR14WD
Šifra SKU: 21715 MPN: GEV10LR14WD
Specifikacije
- A - Povezava 2 - Tip
- Tesnilni obroč
- ISO standard
- ISO 228
- K - Povezava 1 - dolžina navoja (mm)
- 12 mm
- L1 - Povezava 2 - razdalja od sredine do konca (mm)
- 11 mm
- L2 - Povezava 1 - razdalja od sredine do konca (mm)
- 26 mm
Opis izdelka
Ravna hidravlična spojka z zareznim obročem je namenjena povezavi cevi premera 10 mm z navojem R1/4. Spada v serijo 10L in ima moški priključek z tesnilnim obročem ter NBR tesnilo. Uporablja se v hidravličnih sistemih kot vijačna spojka, primerna pa je za delo pri tlaku do 500 bar. Ključna mera za montažo je 19 mm.
Prikaži vse →
Tehnične specifikacije
- A - Povezava 2 - Tip
- Tesnilni obroč
- ISO standard
- ISO 228
- K - Povezava 1 - dolžina navoja (mm)
- 12 mm
- L1 - Povezava 2 - razdalja od sredine do konca (mm)
- 11 mm
- L2 - Povezava 1 - razdalja od sredine do konca (mm)
- 26 mm
- Maks. delovni pritisk (bar)
- 500 BAR
- Material tesnila
- Nitrilna guma [NBR]
- Oblika
- Ravna - 2 priključka
- Povezava 1 - korak navoja (mm)
- 1.5 mm
- Povezava 1 - premer (mm)
- 10 mm
- Povezava 1 - premer navoja
- M16
- Povezava 1 - tip
- Rezalni obroč
- Povezava 1 - tip moški/ženski
- Moški
- Povezava 1 - tip navoja
- BSP
- Povezava 2 - navoji na colo
- 19
- Povezava 2 - premer (cola)
- 1/4 Inch
- Povezava 2 - tip moški/ženski
- Moški
- Povezava 2 - tip navoja
- BSP
- Premer cevi (mm)
- 10 mm
- S1 - Povezava 1 - velikost ključa (mm)
- 19 mm
- S2 - Povezava 2 - velikost ključa (mm)
- 19 mm
- Serija
- 10L
- Standard DIN
- DIN 2353, DIN 228, DIN 2401, DIN 3852
