Voss
Spojka 10S 3/8NPT - Voss GES10S38NPT
Šifra SKU: 21418 MPN: GES10S38NPT
Specifikacije
- A - Povezava 2 - Tip
- Navoj
- ASME standard
- B1.20.1-1983.
- Dolžina (mm)
- 35.2 mm
- K - Povezava 1 - dolžina navoja (mm)
- 10.4 mm
- Maks. delovni pritisk (bar)
- 630 BAR
Opis izdelka

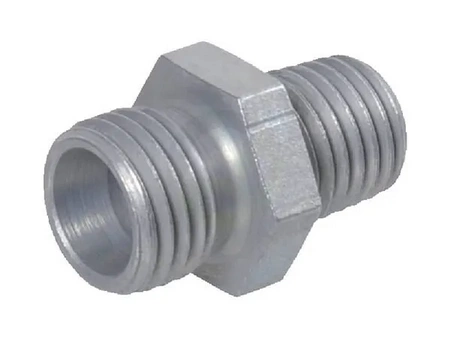

Spojka 10S 3/8NPT je ravna hidravlična spojka serije S z zareznim obročem na eni strani in moškim navojem 3/8 NPT na drugi. Namenjena je cevi ali cevovodu premera 10 mm, pri čemer je navojni priključek primeren za hidravlične povezave z delovnim tlakom do 630 bar. Vpenjalni velikosti ključa sta 22 mm in 19 mm, zato je montaža enostavnejša in bolj pregledna.
Prikaži vse →

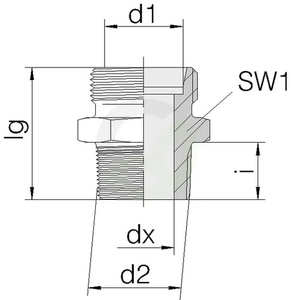

Tehnične specifikacije
- A - Povezava 2 - Tip
- Navoj
- ASME standard
- B1.20.1-1983.
- Dolžina (mm)
- 35.2 mm
- K - Povezava 1 - dolžina navoja (mm)
- 10.4 mm
- Maks. delovni pritisk (bar)
- 630 BAR
- Notranji premer (mm)
- 10 mm
- Oblika
- Ravna - 2 priključka
- Povezava 1 - korak navoja (mm)
- 1.6 mm
- Povezava 1 - premer (mm)
- 10 mm
- Povezava 1 - premer navoja
- M18
- Povezava 1 - tip
- Rezalni obroč
- Povezava 1 - tip moški/ženski
- Moški
- Povezava 1 - tip navoja
- NPT
- Povezava 2 - navoji na colo
- 18
- Povezava 2 - premer (cola)
- 3/8 Inch
- Povezava 2 - tip moški/ženski
- Moški
- Povezava 2 - tip navoja
- NPT
- Premer cevi (mm)
- 10 mm
- S1 - Povezava 1 - velikost ključa (mm)
- 22 mm
- S2 - Povezava 2 - velikost ključa (mm)
- 19 mm
- Serija
- S
- Standard ANSI
- B1.20.1-1983.
- Standard DIN
- DIN 2353
