Voss
Spojka 10S M16 - Voss EGESD10SM16WD
Šifra SKU: 19391 MPN: EGESD10SM16WD
Specifikacije
- A - Povezava 2 - Tip
- Vrtljiva matica
- K - Povezava 1 - dolžina (mm)
- 12 mm
- L1 - Povezava 2 - razdalja od sredine do konca (mm)
- 32 mm
- Maks. delovni pritisk (bar)
- 800 BAR
- Material tesnila
- Nitrilna guma [NBR]
Opis izdelka

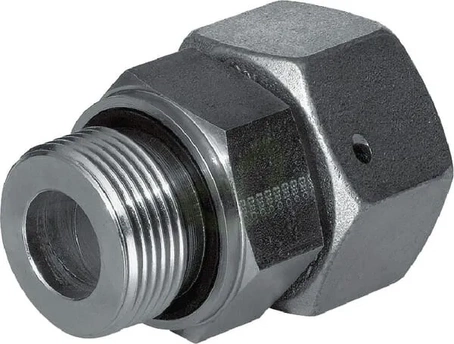

Ravna hidravlična spojka z zareznim obročem Voss serije 10S je namenjena povezovanju 10 mm cevi v hidravličnih sistemih. Na prvi strani ima moški priključek s tesnilnim obročem in metričnim navojem, na drugi strani pa ženski priključek z vrtljivo matico M16x1,5. Tesnilo iz NBR in največji delovni tlak 800 bar omogočata uporabo v zahtevnejših hidravličnih povezavah.
Prikaži vse →
Tehnične specifikacije
- A - Povezava 2 - Tip
- Vrtljiva matica
- K - Povezava 1 - dolžina (mm)
- 12 mm
- L1 - Povezava 2 - razdalja od sredine do konca (mm)
- 32 mm
- Maks. delovni pritisk (bar)
- 800 BAR
- Material tesnila
- Nitrilna guma [NBR]
- Notranji premer (mm)
- 6 mm
- Oblika
- Ravna - 2 priključka
- Povezava 1 - korak navoja (mm)
- 1.5 mm
- Povezava 1 - premer (mm)
- 10 mm
- Povezava 1 - premer navoja
- M16
- Povezava 1 - tip
- Tesnilni obroč
- Povezava 1 - tip moški/ženski
- Moški
- Povezava 1 - tip navoja
- Metrični
- Povezava 1 - velikost hex (mm)
- 21.9 mm
- Povezava 2 - korak navoja (mm)
- 1.5 mm
- Povezava 2 - premer navoja
- M18
- Povezava 2 - tip moški/ženski
- Ženski
- Povezava 2 - tip navoja
- Metrični
- Premer cevi (mm)
- 10 mm
- S1 - Povezava 1 - velikost ključa (mm)
- 22 mm
- S2 - Povezava 2 - velikost ključa (mm)
- 22 mm
- Serija
- 10S
- Standard DIN
- DIN 2401
