Voss

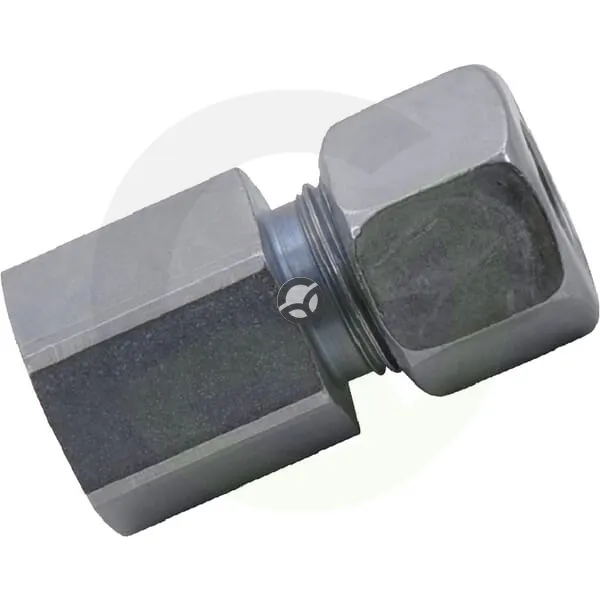

Spojka 10S M16 - Voss GAV10SM16
Šifra SKU: 20959 MPN: GAV10SM16
Specifikacije
- A - Povezava 2 - Tip
- Navoj
- ISO standard
- ISO 228
- K - Povezava 1 - dolžina navoja (mm)
- 17 mm
- L1 - Povezava 1 - razdalja od sredine do konca (mm)
- 43 mm
- L2 - Povezava 2 - razdalja od sredine do konca (mm)
- 26.5 mm
Opis izdelka
Ravna hidravlična spojka serije 10S je namenjena povezavi 10 mm cevi z navojnim priključkom M16. Na eni strani ima priključek z rezalnim obročem, na drugi pa metrični ženski navoj s korakom 1,5 mm. Spojka je izvedena kot ravni kos z dvema priključkoma, ima ključni meri 22 mm in je primerna za sisteme z delovnim tlakom do 630 bar. Uporablja se v hidravliki, kjer je pomembna zanesljiva vijačna povezava cevi in navojnega priključka.
Prikaži vse →
Tehnične specifikacije
- A - Povezava 2 - Tip
- Navoj
- ISO standard
- ISO 228
- K - Povezava 1 - dolžina navoja (mm)
- 17 mm
- L1 - Povezava 1 - razdalja od sredine do konca (mm)
- 43 mm
- L2 - Povezava 2 - razdalja od sredine do konca (mm)
- 26.5 mm
- Maks. delovni pritisk (bar)
- 630 BAR
- Oblika
- Ravna - 2 priključka
- Povezava 1 - korak navoja (mm)
- 1.5 mm
- Povezava 1 - premer (mm)
- 10 mm
- Povezava 1 - premer navoja
- M18
- Povezava 1 - tip
- Rezalni obroč
- Povezava 1 - tip moški/ženski
- Moški
- Povezava 2 - korak navoja (mm)
- 1.5 mm
- Povezava 2 - premer navoja
- M16
- Povezava 2 - tip moški/ženski
- Ženski
- Povezava 2 - tip navoja
- Metrični
- Premer cevi (mm)
- 10 mm
- S1 - Povezava 1 - velikost ključa (mm)
- 22 mm
- S2 - Povezava 2 - velikost ključa (mm)
- 22 mm
- Serija
- 10S
- Standard DIN
- DIN 2353, DIN 228, DIN 2401, DIN 3852
