Voss

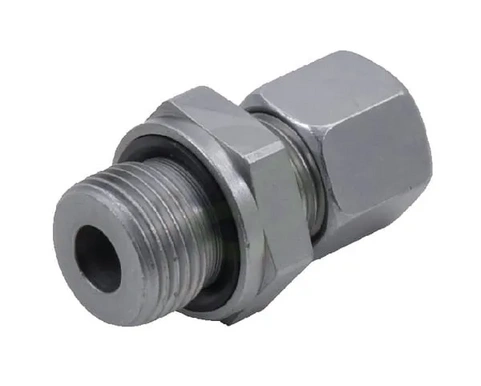

Spojka 10S M16 - Voss GEV10SM16WD
Šifra SKU: 21726 MPN: GEV10SM16WD
Specifikacije
- A - Povezava 2 - Tip
- Tesnilni obroč
- ISO standard
- ISO 228
- K - Povezava 1 - dolžina navoja (mm)
- 12 mm
- L1 - Povezava 2 - razdalja od sredine do konca (mm)
- 15 mm
- L2 - Povezava 1 - razdalja od sredine do konca (mm)
- 31 mm
Opis izdelka
Ravna hidravlična spojka serije 10S je namenjena povezavi cevi premera 10 mm. Na eni strani ima priključek z rezalnim obročem, na drugi metrični moški navoj M16 x 1,5 s tesnilnim obročem. Tesnilo iz NBR in največji delovni tlak 800 bar jo naredita primerno za visokotlačne hidravlične sisteme, za montažo pa je potreben 22 mm ključ.
Prikaži vse →
Tehnične specifikacije
- A - Povezava 2 - Tip
- Tesnilni obroč
- ISO standard
- ISO 228
- K - Povezava 1 - dolžina navoja (mm)
- 12 mm
- L1 - Povezava 2 - razdalja od sredine do konca (mm)
- 15 mm
- L2 - Povezava 1 - razdalja od sredine do konca (mm)
- 31 mm
- Maks. delovni pritisk (bar)
- 800 BAR
- Material tesnila
- Nitrilna guma [NBR]
- Oblika
- Ravna - 2 priključka
- Povezava 1 - korak navoja (mm)
- 1.5 mm
- Povezava 1 - premer (mm)
- 10 mm
- Povezava 1 - premer navoja
- M18
- Povezava 1 - tip
- Rezalni obroč
- Povezava 1 - tip moški/ženski
- Moški
- Povezava 2 - korak navoja (mm)
- 1.5 mm
- Povezava 2 - premer navoja
- M16
- Povezava 2 - tip moški/ženski
- Moški
- Povezava 2 - tip navoja
- Metrični
- Premer cevi (mm)
- 10 mm
- S1 - Povezava 1 - velikost ključa (mm)
- 22 mm
- S2 - Povezava 2 - velikost ključa (mm)
- 22 mm
- Serija
- 10S
- Standard DIN
- DIN 2353, DIN 228, DIN 2401, DIN 3852
