Voss

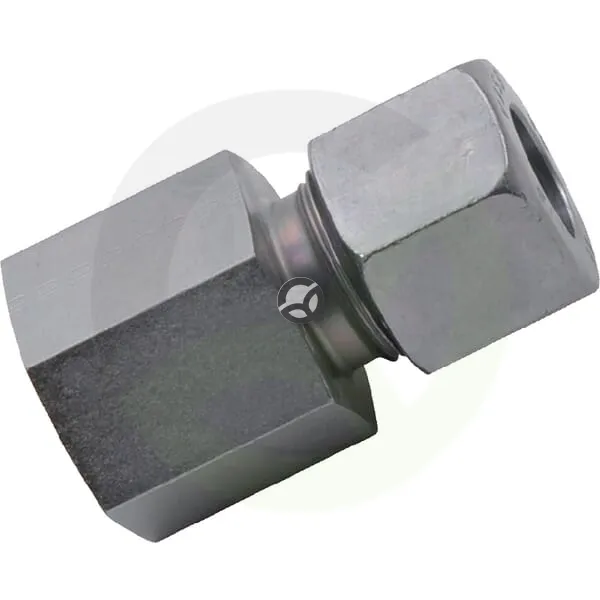

Spojka 10S R3/8 - Voss GAV10SR38
Šifra SKU: 21014 MPN: GAV10SR38
Specifikacije
- A - Povezava 2 - Tip
- Navoj
- ISO standard
- ISO 228
- Maks. delovni pritisk (bar)
- 630 BAR
- Oblika
- Ravna - 2 priključka
- Povezava 1 - korak navoja (mm)
- 1.5 mm
Opis izdelka
Hidravlična spojka s rezalnim obročem je ravna vijačna spojka za cev premera 10 mm, na drugi strani pa ima navoj R3/8. Spada v serijo 10S in je namenjena zanesljivemu povezovanju hidravličnih cevi in priključkov v ravni izvedbi z dvema priključkoma. Maksimalni delovni tlak je 630 bar, za montažo pa sta predvideni velikosti ključa 24 mm in 22 mm.
Prikaži vse →
Tehnične specifikacije
- A - Povezava 2 - Tip
- Navoj
- ISO standard
- ISO 228
- Maks. delovni pritisk (bar)
- 630 BAR
- Oblika
- Ravna - 2 priključka
- Povezava 1 - korak navoja (mm)
- 1.5 mm
- Povezava 1 - premer (mm)
- 10 mm
- Povezava 1 - premer navoja
- M18
- Povezava 1 - razdalja od sredine do konca (mm)
- 43 mm
- Povezava 1 - tip
- Rezalni obroč
- Povezava 1 - tip moški/ženski
- Moški
- Povezava 1 - tip navoja
- BSP
- Povezava 2 - navoji na colo
- 19
- Povezava 2 - premer (cola)
- 3/8 Inch
- Povezava 2 - razdalja od sredine do konca (mm)
- 26.5 mm
- Povezava 2 - tip moški/ženski
- Ženski
- Povezava 2 - tip navoja
- BSP
- Premer cevi (mm)
- 10 mm
- S1 - Povezava 1 - velikost ključa (mm)
- 24 mm
- S2 - Povezava 2 - velikost ključa (mm)
- 22 mm
- Serija
- 10S
- Standard DIN
- DIN 2353, DIN 228, DIN 2401, DIN 3852
