Voss

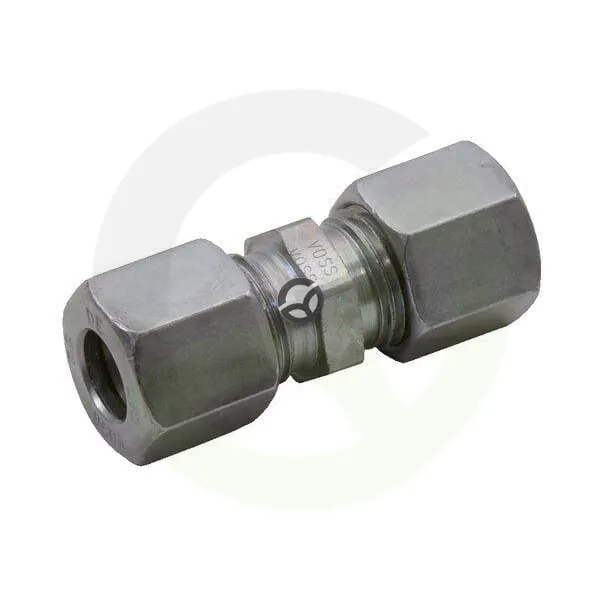

Spojka 10S - Voss GV10S
Šifra SKU: 22028 MPN: GV10S
Specifikacije
- A - Povezava 2 - Tip
- Rezalni obroč
- L - Skupna dolžina (mm)
- 49 mm
- L1 - Razdalja priključkov (mm)
- 17 mm
- Maks. delovni pritisk (bar)
- 800 BAR
- Oblika
- Ravna - 2 priključka
Opis izdelka
Hidravlična ravna spojka z rezalnim obročem je namenjena povezovanju cevi premera 10 mm v hidravličnih vodih. Izvedba serije 10S ima dva priključka z metričnim navojem, velikosti ključa 19 mm in 22 mm, skupno dolžino 49 mm ter razdaljo priključkov 17 mm. Maksimalni delovni tlak je 800 bar, zato je primerna za zahtevnejše hidravlične povezave.
Prikaži vse →
Tehnične specifikacije
- A - Povezava 2 - Tip
- Rezalni obroč
- L - Skupna dolžina (mm)
- 49 mm
- L1 - Razdalja priključkov (mm)
- 17 mm
- Maks. delovni pritisk (bar)
- 800 BAR
- Oblika
- Ravna - 2 priključka
- Povezava 1 - korak navoja (mm)
- 1.5 mm
- Povezava 1 - premer (mm)
- 10 mm
- Povezava 1 - premer navoja
- M18
- Povezava 1 - tip
- Rezalni obroč
- Povezava 1 - tip moški/ženski
- Moški
- Povezava 1 - tip navoja
- Metrični
- Povezava 2 - korak navoja (mm)
- 1.5 mm
- Povezava 2 - premer (mm)
- 10 mm
- Povezava 2 - premer navoja
- M18
- Povezava 2 - tip moški/ženski
- Moški
- Povezava 2 - tip navoja
- Metrični
- Premer cevi (mm)
- 10 mm
- S1 - Povezava 1 - velikost ključa (mm)
- 19 mm
- S2 - Povezava 2 - velikost ključa (mm)
- 22 mm
- Serija
- 10S
- Standard DIN
- DIN 2353, DIN 2401
