Voss

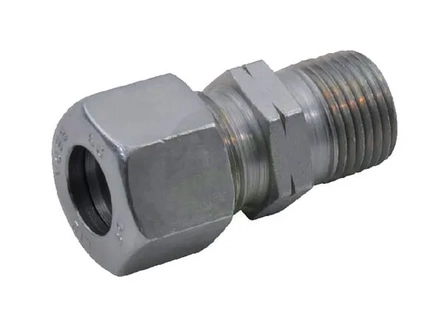

Spojka 12L 1/4NPT - Voss GEV12L14NPT
Šifra SKU: 21742 MPN: GEV12L14NPT
Specifikacije
- A - Povezava 2 - Tip
- Navoj
- ASME standard
- B1.20.1-1983.
- K - Povezava 1 - dolžina navoja (mm)
- 15.1 mm
- L1 - Povezava 1 - razdalja od sredine do konca (mm)
- 15 mm
- L2 - Povezava 2 - razdalja od sredine do konca (mm)
- 29.5 mm
Opis izdelka
Ravna hidravlična spojka Voss 12L 1/4 NPT je namenjena povezavi cevi premera 12 mm s priključkom z rezalnim obročem in navojnim priključkom 1/4 NPT. Izvedba z dvema ravnima priključkoma je primerna za sestavo hidravličnih vodov, kjer je pomemben visok tlak. Spojka ima maksimalni delovni pritisk 315 bar, montažo pa olajšata velikosti ključa 19 mm in 22 mm.
Prikaži vse →
Tehnične specifikacije
- A - Povezava 2 - Tip
- Navoj
- ASME standard
- B1.20.1-1983.
- K - Povezava 1 - dolžina navoja (mm)
- 15.1 mm
- L1 - Povezava 1 - razdalja od sredine do konca (mm)
- 15 mm
- L2 - Povezava 2 - razdalja od sredine do konca (mm)
- 29.5 mm
- Maks. delovni pritisk (bar)
- 315 BAR
- Oblika
- Ravna - 2 priključka
- Povezava 1 - korak navoja (mm)
- 1.5 mm
- Povezava 1 - premer (mm)
- 12 mm
- Povezava 1 - premer navoja
- M18
- Povezava 1 - tip
- Rezalni obroč
- Povezava 1 - tip moški/ženski
- Moški
- Povezava 1 - tip navoja
- Metrični
- Povezava 2 - navoji na colo
- 18
- Povezava 2 - premer (cola)
- 1/4 Inch
- Povezava 2 - tip moški/ženski
- Moški
- Povezava 2 - tip navoja
- NPT
- Premer cevi (mm)
- 12 mm
- S1 - Povezava 1 - velikost ključa (mm)
- 19 mm
- S2 - Povezava 2 - velikost ključa (mm)
- 22 mm
- Serija
- 12L
- Standard ANSI
- B1.20.1-1983.
- Standard DIN
- DIN 2353
