Voss
Spojka 12L 3/8NPT - Voss GEV12L38NPT
Šifra SKU: 21670 MPN: GEV12L38NPT
Specifikacije
- A - Povezava 2 - Tip
- Navoj
- ASME standard
- B1.20.1-1983.
- K - Povezava 1 - dolžina navoja (mm)
- 15.2 mm
- L1 - Povezava 1 - razdalja od sredine do konca (mm)
- 15 mm
- L2 - Povezava 2 - razdalja od sredine do konca (mm)
- 29.5 mm
Opis izdelka

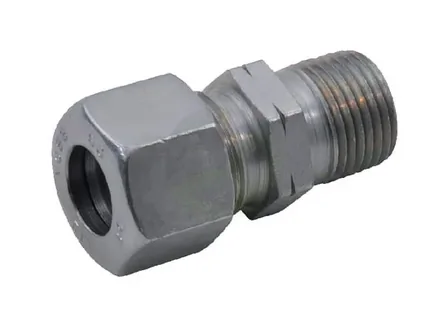

Ravna hidravlična spojka Voss 12L 3/8 NPT je spojka z zareznim obročem za cev premera 12 mm. Na eni strani ima metrični navoj s korakom 1,5 mm, na drugi pa moški navoj 3/8 NPT. Namenjena je povezovanju hidravličnih cevi in komponent v sistemih z delovnim tlakom do 315 bar. Za montažo sta predvideni velikosti ključa 19 in 22 mm, ravna izvedba pa olajša vgradnjo v omejenem prostoru.
Prikaži vse →
Tehnične specifikacije
- A - Povezava 2 - Tip
- Navoj
- ASME standard
- B1.20.1-1983.
- K - Povezava 1 - dolžina navoja (mm)
- 15.2 mm
- L1 - Povezava 1 - razdalja od sredine do konca (mm)
- 15 mm
- L2 - Povezava 2 - razdalja od sredine do konca (mm)
- 29.5 mm
- Maks. delovni pritisk (bar)
- 315 BAR
- Oblika
- Ravna - 2 priključka
- Povezava 1 - korak navoja (mm)
- 1.5 mm
- Povezava 1 - premer (mm)
- 12 mm
- Povezava 1 - premer navoja
- M18
- Povezava 1 - tip
- Rezalni obroč
- Povezava 1 - tip moški/ženski
- Moški
- Povezava 1 - tip navoja
- Metrični
- Povezava 2 - navoji na colo
- 18
- Povezava 2 - premer (cola)
- 3/8 Inch
- Povezava 2 - tip moški/ženski
- Moški
- Povezava 2 - tip navoja
- NPT
- Premer cevi (mm)
- 12 mm
- S1 - Povezava 1 - velikost ključa (mm)
- 19 mm
- S2 - Povezava 2 - velikost ključa (mm)
- 22 mm
- Serija
- 12L
- Standard ANSI
- B1.20.1-1983.
- Standard DIN
- DIN 2353
