Voss

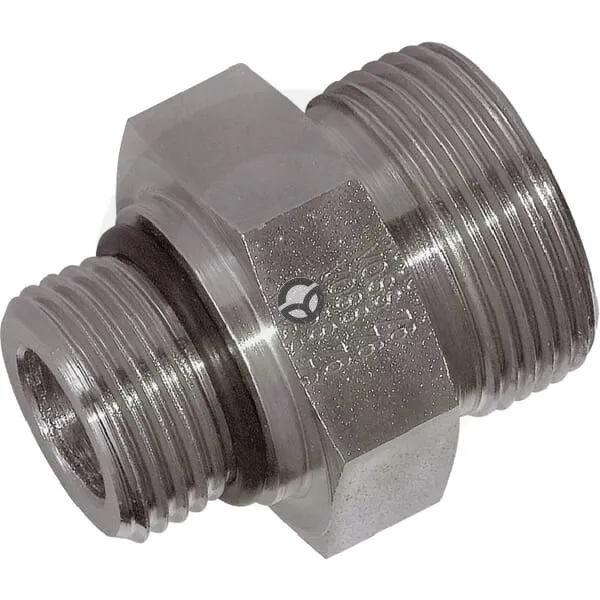

Spojka 12L 7/16UNF - Voss GES12L716UNF
Šifra SKU: 21312 MPN: GES12L716UNF
Specifikacije
- A - Povezava 2 - Tip
- Tesnilni obroč
- Dolžina (mm)
- 28.5 mm
- K - Povezava 1 - dolžina navoja (mm)
- 9 mm
- L1 - Povezava 2 - razdalja od sredine do konca (mm)
- 17.6 mm
- L2 - Povezava 1 - razdalja od sredine do konca (mm)
- 26 mm
Opis izdelka
Ravna hidravlična spojka serije L je namenjena povezavi cevi premera 12 mm z navojnim priključkom 7/16 UNF. Na eni strani ima priključek z rezalnim obročem, na drugi moški tesnilni priključek, zatesnitev pa zagotavlja NBR tesnilo. Spojka je primerna za hidravlične povezave z delovnim tlakom do 400 bar, zato je uporabna pri zahtevnejših napeljavah, kjer sta pomembna zanesljiv spoj in pravilna izvedba priključkov.
Prikaži vse →

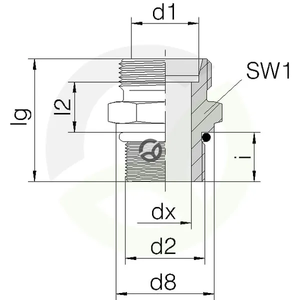

Tehnične specifikacije
- A - Povezava 2 - Tip
- Tesnilni obroč
- Dolžina (mm)
- 28.5 mm
- K - Povezava 1 - dolžina navoja (mm)
- 9 mm
- L1 - Povezava 2 - razdalja od sredine do konca (mm)
- 17.6 mm
- L2 - Povezava 1 - razdalja od sredine do konca (mm)
- 26 mm
- Maks. delovni pritisk (bar)
- 400 BAR
- Material tesnila
- Nitrilna guma [NBR]
- Notranji premer (mm)
- 5 mm
- Oblika
- Ravna - 2 priključka
- Povezava 1 - korak navoja (mm)
- 1.5 mm
- Povezava 1 - premer (mm)
- 12 mm
- Povezava 1 - premer navoja
- M18
- Povezava 1 - tip
- Rezalni obroč
- Povezava 1 - tip moški/ženski
- Moški
- Povezava 1 - tip navoja
- UNF
- Povezava 1 - velikost hex (mm)
- 15.8 mm
- Povezava 2 - navoji na colo
- 20
- Povezava 2 - premer (cola)
- 7/16 Inch
- Povezava 2 - tip moški/ženski
- Moški
- Povezava 2 - tip navoja
- UNF
- Premer cevi (mm)
- 12 mm
- S1 - Povezava 1 - velikost ključa (mm)
- 19 mm
- S2 - Povezava 2 - velikost ključa (mm)
- 22 mm
- SAE standard
- SAE 514
- Serija
- L
- Standard DIN
- DIN 2353, DIN 2401, DIN 3852
