Voss
Spojka 12L M16 - Voss GAV12LM16
Šifra SKU: 21036 MPN: GAV12LM16
Specifikacije
- A - Povezava 2 - Tip
- Navoj
- ISO standard
- ISO 228
- K - Povezava 1 - dolžina navoja (mm)
- 17 mm
- L1 - Povezava 1 - razdalja od sredine do konca (mm)
- 41 mm
- L2 - Povezava 2 - razdalja od sredine do konca (mm)
- 26 mm
Opis izdelka

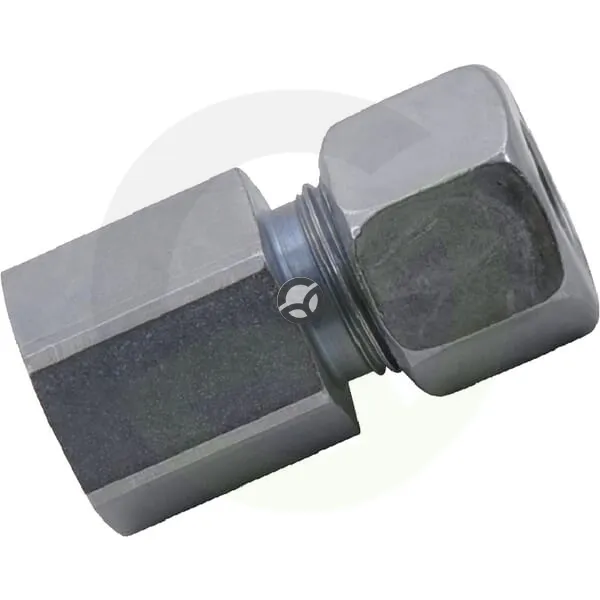

Ravna hidravlična spojka serije 12L z rezalnim obročem je namenjena povezavi cevi premera 12 mm z navojnim priključkom M16x1,5. Gre za cevno spojko za hidravlične sisteme z največjim delovnim tlakom 250 bar. Izvedba z dvema priključkoma in jasno določenimi merami olajša natančno izbiro pri montaži in zamenjavi priključkov.
Prikaži vse →
Tehnične specifikacije
- A - Povezava 2 - Tip
- Navoj
- ISO standard
- ISO 228
- K - Povezava 1 - dolžina navoja (mm)
- 17 mm
- L1 - Povezava 1 - razdalja od sredine do konca (mm)
- 41 mm
- L2 - Povezava 2 - razdalja od sredine do konca (mm)
- 26 mm
- Maks. delovni pritisk (bar)
- 250 BAR
- Oblika
- Ravna - 2 priključka
- Povezava 1 - korak navoja (mm)
- 1.5 mm
- Povezava 1 - premer (mm)
- 12 mm
- Povezava 1 - premer navoja
- M18
- Povezava 1 - tip
- Rezalni obroč
- Povezava 1 - tip moški/ženski
- Moški
- Povezava 2 - korak navoja (mm)
- 1.5 mm
- Povezava 2 - premer navoja
- M16
- Povezava 2 - tip moški/ženski
- Ženski
- Povezava 2 - tip navoja
- Metrični
- Premer cevi (mm)
- 12 mm
- S1 - Povezava 1 - velikost ključa (mm)
- 22 mm
- S2 - Povezava 2 - velikost ključa (mm)
- 19 mm
- Serija
- 12L
- Standard DIN
- DIN 2353, DIN 228, DIN 2401, DIN 3852
