Voss
Spojka 12L M22 - Voss GES12LM22
Šifra SKU: 21276 MPN: GES12LM22
Specifikacije
- A - Povezava 2 - Tip
- Navoj
- d1 - Povezava 2 - Korak navoja (mm)
- 1.5 mm
- D1 - Povezava 2 - premer navoja
- M18
- d2 - Povezava 1 - korak navoja (mm)
- 1.5 mm
- Dolžina (mm)
- 35 mm
Opis izdelka

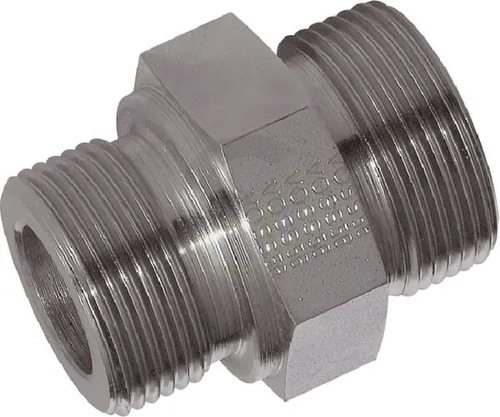

Ravna hidravlična spojka Voss serije 12L je namenjena povezovanju cevi in hidravličnih vodov. Na eni strani ima priključek z zareznim obročem za cev premera 12 mm, na drugi pa moški metrični navoj M22x1,5. Spojka je dolga 35 mm, ima ključ 27/22 mm in je primerna za delovni tlak do 400 bar, zato je uporabna v kompaktnih hidravličnih povezavah.
Prikaži vse →
Tehnične specifikacije
- A - Povezava 2 - Tip
- Navoj
- d1 - Povezava 2 - Korak navoja (mm)
- 1.5 mm
- D1 - Povezava 2 - premer navoja
- M18
- d2 - Povezava 1 - korak navoja (mm)
- 1.5 mm
- Dolžina (mm)
- 35 mm
- ISO standard
- ISO 228
- K - Povezava 1 - dolžina navoja (mm)
- 14 mm
- L1 - Povezava 2 - razdalja od sredine do konca (mm)
- 14 mm
- L2 - Povezava 1 - razdalja od sredine do konca (mm)
- 28.5 mm
- Maks. delovni pritisk (bar)
- 400 BAR
- Notranji premer (mm)
- 10 mm
- Oblika
- Ravna - 2 priključka
- Povezava 1 - premer (mm)
- 12 mm
- Povezava 1 - tip
- Rezalni obroč
- Povezava 1 - tip moški/ženski
- Moški
- Povezava 1 - tip navoja
- Metrični
- Povezava 1 - velikost hex (mm)
- 27 mm
- Povezava 2 - tip moški/ženski
- Moški
- Povezava 2 - tip navoja
- Metrični
- Premer cevi (mm)
- 12 mm
- S1 - Povezava 1 - velikost ključa (mm)
- 27 mm
- S2 - Povezava 2 - velikost ključa (mm)
- 22 mm
- Serija
- 12L
- Standard DIN
- DIN 2353, DIN 228, DIN 2401, DIN 3852
