Voss
Spojka 12S 1/4NPT - Voss GES12S14NPT
Šifra SKU: 21380 MPN: GES12S14NPT
Specifikacije
- A - Povezava 2 - Tip
- Navoj
- ASME standard
- B1.20.1-1983.
- Dolžina (mm)
- 37.1 mm
- K - Povezava 1 - dolžina navoja (mm)
- 10.2 mm
- Maks. delovni pritisk (bar)
- 630 BAR
Opis izdelka

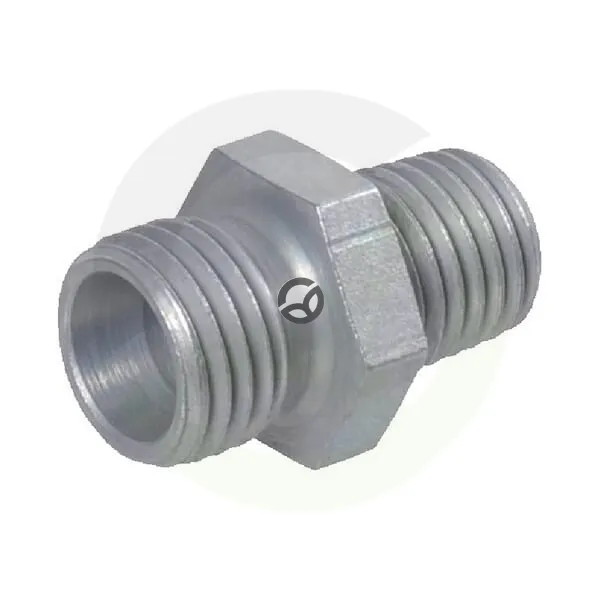

Ravna hidravlična spojka Voss serije S je namenjena cevnim povezavam v hidravliki. Na eni strani ima priklop z rezalnim obročem za cev premera 12 mm, na drugi strani pa moški navoj 1/4 NPT. Spojka je dolga 37,1 mm in je primerna za delovni tlak do 630 bar. Za montažo sta navedeni velikosti ključa 24 in 22 mm.
Prikaži vse →
Tehnične specifikacije
- A - Povezava 2 - Tip
- Navoj
- ASME standard
- B1.20.1-1983.
- Dolžina (mm)
- 37.1 mm
- K - Povezava 1 - dolžina navoja (mm)
- 10.2 mm
- Maks. delovni pritisk (bar)
- 630 BAR
- Notranji premer (mm)
- 12 mm
- Oblika
- Ravna - 2 priključka
- Povezava 1 - korak navoja (mm)
- 1.5 mm
- Povezava 1 - premer (mm)
- 12 mm
- Povezava 1 - premer navoja
- M20
- Povezava 1 - tip
- Rezalni obroč
- Povezava 1 - tip moški/ženski
- Moški
- Povezava 1 - tip navoja
- NPT
- Povezava 2 - navoji na colo
- 18
- Povezava 2 - premer (cola)
- 1/4 Inch
- Povezava 2 - tip moški/ženski
- Moški
- Povezava 2 - tip navoja
- NPT
- Premer cevi (mm)
- 12 mm
- S1 - Povezava 1 - velikost ključa (mm)
- 24 mm
- S2 - Povezava 2 - velikost ključa (mm)
- 22 mm
- Serija
- S
- Standard ANSI
- B1.20.1-1983.
- Standard DIN
- DIN 2353
