Voss

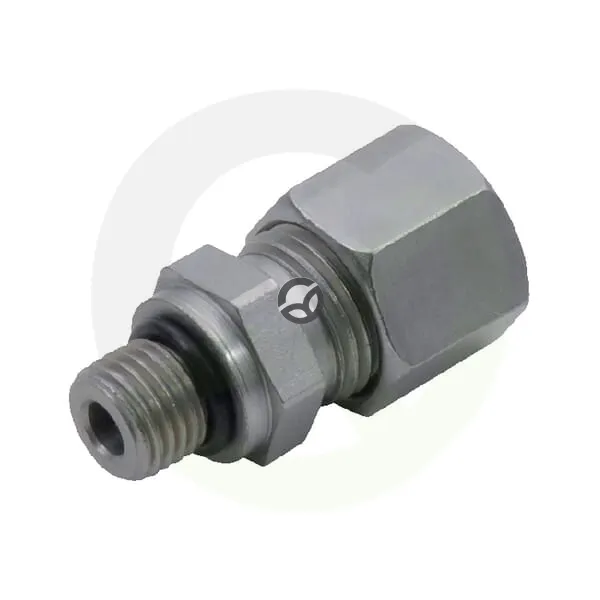

Spojka 12S 3/4UNF - Voss GEV12S34UNF
Šifra SKU: 21914 MPN: GEV12S34UNF
Specifikacije
- A - Povezava 2 - Tip
- Tesnilni obroč
- K - Povezava 1 - dolžina navoja (mm)
- 12.7 mm
- L1 - Povezava 2 - razdalja od sredine do konca (mm)
- 17.5 mm
- L2 - Povezava 1 - razdalja od sredine do konca (mm)
- 33.5 mm
- Maks. delovni pritisk (bar)
- 630 BAR
Opis izdelka
Hidravlična spojka Voss 12S 3/4 UNF je ravna vijačna spojka za priklop hidravlične cevi ali cevi premera 12 mm. Na eni strani ima priključek z zareznim obročem, na drugi strani tesnilni obroč, zato je primerna za zanesljivo povezovanje v hidravličnih sistemih. Opremljena je z NBR tesnilom, oba priključka imata velikost ključa 24 mm, navoj pa je dolg 12,7 mm. Maksimalni delovni tlak znaša 630 bar.
Prikaži vse →
Tehnične specifikacije
- A - Povezava 2 - Tip
- Tesnilni obroč
- K - Povezava 1 - dolžina navoja (mm)
- 12.7 mm
- L1 - Povezava 2 - razdalja od sredine do konca (mm)
- 17.5 mm
- L2 - Povezava 1 - razdalja od sredine do konca (mm)
- 33.5 mm
- Maks. delovni pritisk (bar)
- 630 BAR
- Material tesnila
- Nitrilna guma [NBR]
- Oblika
- Ravna - 2 priključka
- Povezava 1 - korak navoja (mm)
- 1.5 mm
- Povezava 1 - premer (mm)
- 12 mm
- Povezava 1 - premer navoja
- M20
- Povezava 1 - tip
- Rezalni obroč
- Povezava 1 - tip moški/ženski
- Moški
- Povezava 2 - navoji na colo
- 16
- Povezava 2 - premer (cola)
- 3/4 Inch
- Povezava 2 - tip moški/ženski
- Moški
- Povezava 2 - tip navoja
- UNF
- Premer cevi (mm)
- 12 mm
- S1 - Povezava 1 - velikost ključa (mm)
- 24 mm
- S2 - Povezava 2 - velikost ključa (mm)
- 24 mm
- SAE standard
- SAE 514
- Serija
- 12S
- Standard DIN
- DIN 2353, DIN 2401, DIN 3852
