Voss
Spojka 12S M18 - Voss GAV12SM18
Šifra SKU: 20941 MPN: GAV12SM18
Specifikacije
- A - Povezava 2 - Tip
- Navoj
- ISO standard
- ISO 228
- K - Povezava 1 - dolžina navoja (mm)
- 17 mm
- L1 - Povezava 1 - razdalja od sredine do konca (mm)
- 44 mm
- L2 - Povezava 2 - razdalja od sredine do konca (mm)
- 27.5 mm
Opis izdelka

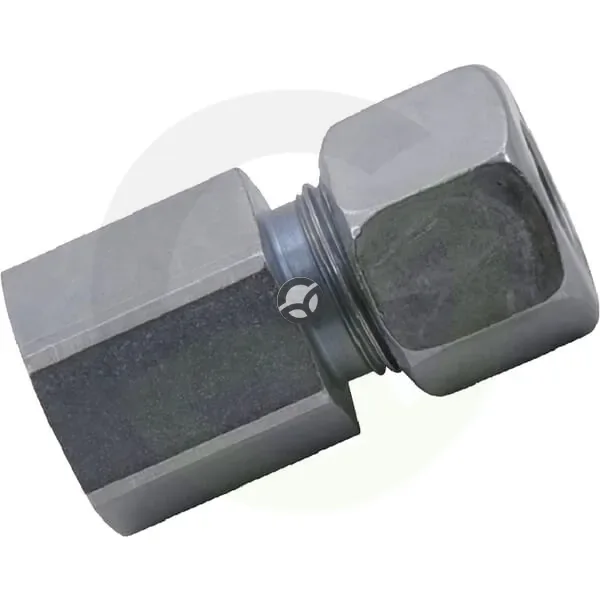

Ravna hidravlična spojka Voss serije 12S je namenjena povezavi 12 mm cevi z rezalnim obročem in metričnim notranjim navojem M18x1,5. Ima dva priključka, kompaktno ravno izvedbo in je primerna za hidravlične cevne vode, kjer je potreben zanesljiv spoj. Spojka je zasnovana za delovni tlak do 630 bar, pri montaži pa sta predvidena ključa 24 mm.
Prikaži vse →
Tehnične specifikacije
- A - Povezava 2 - Tip
- Navoj
- ISO standard
- ISO 228
- K - Povezava 1 - dolžina navoja (mm)
- 17 mm
- L1 - Povezava 1 - razdalja od sredine do konca (mm)
- 44 mm
- L2 - Povezava 2 - razdalja od sredine do konca (mm)
- 27.5 mm
- Maks. delovni pritisk (bar)
- 630 BAR
- Oblika
- Ravna - 2 priključka
- Povezava 1 - korak navoja (mm)
- 1.5 mm
- Povezava 1 - premer (mm)
- 12 mm
- Povezava 1 - premer navoja
- M20
- Povezava 1 - tip
- Rezalni obroč
- Povezava 1 - tip moški/ženski
- Moški
- Povezava 2 - korak navoja (mm)
- 1.5 mm
- Povezava 2 - premer navoja
- M18
- Povezava 2 - tip moški/ženski
- Ženski
- Povezava 2 - tip navoja
- Metrični
- Premer cevi (mm)
- 12 mm
- S1 - Povezava 1 - velikost ključa (mm)
- 24 mm
- S2 - Povezava 2 - velikost ključa (mm)
- 24 mm
- Serija
- 12S
- Standard DIN
- DIN 2353, DIN 228, DIN 2401, DIN 3852
