Voss

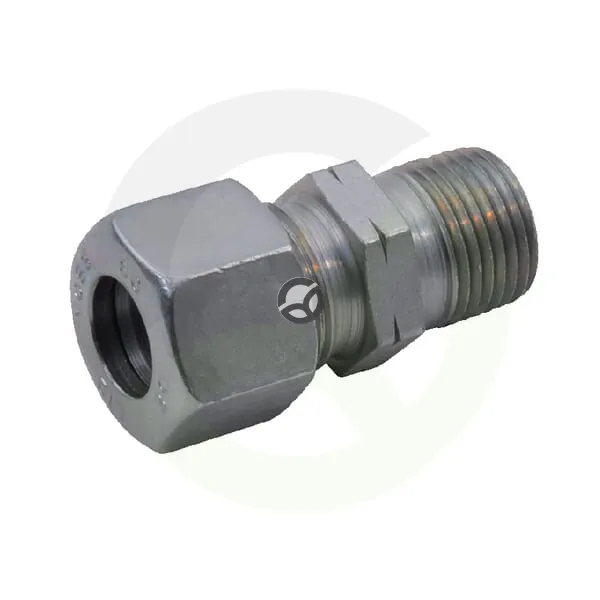

Spojka 14S 1/2NPT - Voss GEV14S12NPT
Šifra SKU: 21671 MPN: GEV14S12NPT
Specifikacije
- A - Povezava 2 - Tip
- Navoj
- ASME standard
- B1.20.1-1983.
- K - Povezava 1 - dolžina navoja (mm)
- 19.8 mm
- L1 - Povezava 1 - razdalja od sredine do konca (mm)
- 22.5 mm
- L2 - Povezava 2 - razdalja od sredine do konca (mm)
- 40.5 mm
Opis izdelka
Spojka 14S 1/2NPT je ravna hidravlična spojka z zareznim oziroma rezalnim obročem za cev premera 14 mm. Priključek 1 ima metrični navoj M14 x 1,5, dolžino navoja 19,8 mm in velikost ključa 27 mm, priključek 2 pa je moški 1/2 NPT navojni priključek. Namenjena je povezovanju hidravličnih cevi pri delovnem tlaku do 630 bar.
Prikaži vse →
Tehnične specifikacije
- A - Povezava 2 - Tip
- Navoj
- ASME standard
- B1.20.1-1983.
- K - Povezava 1 - dolžina navoja (mm)
- 19.8 mm
- L1 - Povezava 1 - razdalja od sredine do konca (mm)
- 22.5 mm
- L2 - Povezava 2 - razdalja od sredine do konca (mm)
- 40.5 mm
- Maks. delovni pritisk (bar)
- 630 BAR
- Oblika
- Ravna - 2 priključka
- Povezava 1 - korak navoja (mm)
- 1.5 mm
- Povezava 1 - premer (mm)
- 14 mm
- Povezava 1 - premer navoja
- M22
- Povezava 1 - tip
- Rezalni obroč
- Povezava 1 - tip moški/ženski
- Moški
- Povezava 1 - tip navoja
- Metrični
- Povezava 2 - navoji na colo
- 14
- Povezava 2 - premer (cola)
- 1/2 Inch
- Povezava 2 - tip moški/ženski
- Moški
- Povezava 2 - tip navoja
- NPT
- Premer cevi (mm)
- 14 mm
- S1 - Povezava 1 - velikost ključa (mm)
- 27 mm
- S2 - Povezava 2 - velikost ključa (mm)
- 27 mm
- Serija
- 14S
- Standard ANSI
- B1.20.1-1983.
- Standard DIN
- DIN 2353
