Dietzel
Spojka 14S 16S - Dietzel KOVO14S16S
Šifra SKU: 24146 MPN: KOVO14S16S
Specifikacije
- A - Povezava 2 - Tip
- Navoj
- D1 - Povezava 1 - premer (mm)
- 14 mm
- D2 - Povezava 2 - premer (mm)
- 16 mm
- L - Skupna dolžina (mm)
- 46 mm
- M1 - Povezava 1 - premer navoja
- M22
Opis izdelka

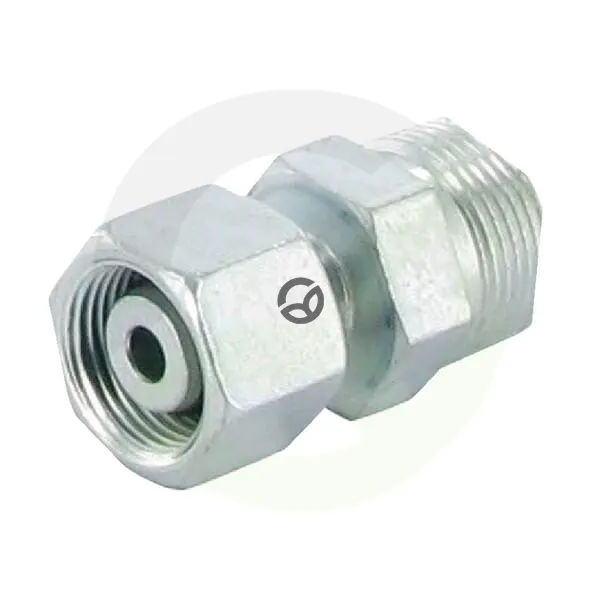

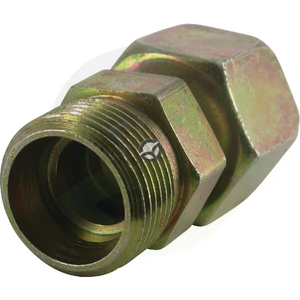

Hidravlična ravna spojka 14S 16S je vijačni priključek za povezavo hidravličnih vodov z metričnim navojem. Na eni strani ima vrtljivo matico z notranjim navojem D1 14 mm in korakom 1,5 mm, na drugi pa moški navoj D2 16 mm s korakom 1,5 mm. Spojka je izvedena ravno, skupna dolžina znaša 46 mm, ohišje pa je pocinkano. Primerna je za sisteme z delovnim tlakom do 400 bar.
Prikaži vse →
Tehnične specifikacije
- A - Povezava 2 - Tip
- Navoj
- D1 - Povezava 1 - premer (mm)
- 14 mm
- D2 - Povezava 2 - premer (mm)
- 16 mm
- L - Skupna dolžina (mm)
- 46 mm
- M1 - Povezava 1 - premer navoja
- M22
- M2 - Priključek 2 - Premer navoja
- M24
- Maks. delovni pritisk (bar)
- 400 BAR
- Oblika
- Ravna - 2 priključka
- Povezava 1 - korak navoja (mm)
- 1.5 mm
- Povezava 1 - tip
- Vrtljiva matica
- Povezava 1 - tip moški/ženski
- Ženski
- Povezava 1 - tip navoja
- Metrični
- Povezava 2 - korak navoja (mm)
- 1.5 mm
- Povezava 2 - tip moški/ženski
- Moški
- Povezava 2 - tip navoja
- Metrični
- Površinska obdelava ohišja
- Pocinkano
- Serija
- 14S 16S
- Standard DIN
- DIN 2401
Reference:
- Spletna referenca
- KOVO14S16S
