Voss
Spojka 14S M20 - Voss GAV14SM20
Šifra SKU: 21013 MPN: GAV14SM20
Specifikacije
- A - Povezava 2 - Tip
- Navoj
- ISO standard
- ISO 228
- K - Povezava 1 - dolžina navoja (mm)
- 19 mm
- L1 - Povezava 1 - razdalja od sredine do konca (mm)
- 49 mm
- L2 - Povezava 2 - razdalja od sredine do konca (mm)
- 31 mm
Opis izdelka

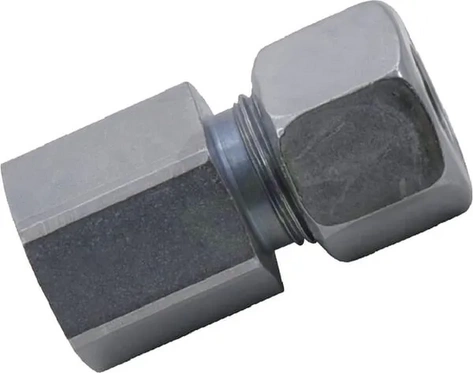

Hidravlična ravna spojka Voss serije 14S je namenjena povezovanju cevi s premerom 14 mm. Na eni strani ima priključek z rezalnim obročem, na drugi pa metrični ženski navoj M20x1,5. Ravna izvedba z dvema priključkoma je primerna za sestavo hidravličnih vodov, velikost ključa 27 mm pa omogoča lažjo montažo. Maksimalni delovni tlak je 630 bar.
Prikaži vse →
Tehnične specifikacije
- A - Povezava 2 - Tip
- Navoj
- ISO standard
- ISO 228
- K - Povezava 1 - dolžina navoja (mm)
- 19 mm
- L1 - Povezava 1 - razdalja od sredine do konca (mm)
- 49 mm
- L2 - Povezava 2 - razdalja od sredine do konca (mm)
- 31 mm
- Maks. delovni pritisk (bar)
- 630 BAR
- Oblika
- Ravna - 2 priključka
- Povezava 1 - korak navoja (mm)
- 1.5 mm
- Povezava 1 - premer (mm)
- 14 mm
- Povezava 1 - premer navoja
- M22
- Povezava 1 - tip
- Rezalni obroč
- Povezava 1 - tip moški/ženski
- Moški
- Povezava 2 - korak navoja (mm)
- 1.5 mm
- Povezava 2 - premer navoja
- M20
- Povezava 2 - tip moški/ženski
- Ženski
- Povezava 2 - tip navoja
- Metrični
- Premer cevi (mm)
- 14 mm
- S1 - Povezava 1 - velikost ključa (mm)
- 27 mm
- S2 - Povezava 2 - velikost ključa (mm)
- 27 mm
- Serija
- 14S
- Standard DIN
- DIN 2353, DIN 228, DIN 2401, DIN 3852
