Voss

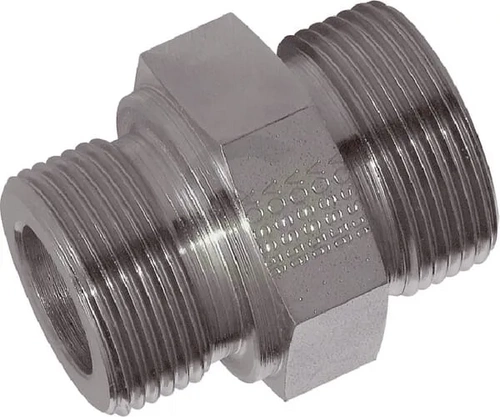

Spojka 14S M20 - Voss GES14SM20
Šifra SKU: 21474 MPN: GES14SM20
Specifikacije
- A - Povezava 2 - Tip
- Navoj
- d1 - Povezava 2 - Korak navoja (mm)
- 1.5 mm
- D1 - Povezava 2 - premer navoja
- M22
- d2 - Povezava 1 - korak navoja (mm)
- 1.5 mm
- Dolžina (mm)
- 41 mm
Opis izdelka
Spojka 14S M20 je ravna hidravlična spojka z zareznim obročem za 14 mm cev in metrični navoj M20x1,5. Namenjena je povezovanju hidravličnih cevi in cevi v sistemih z visokim tlakom, saj je predpisan največji delovni tlak do 630 bar. Kompaktna izvedba z dolžino 41 mm in ključem 27 mm je primerna za natančno, zanesljivo montažo.
Prikaži vse →

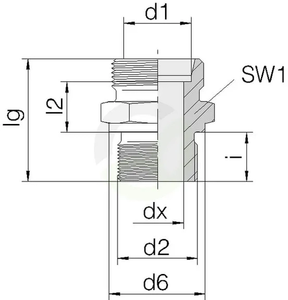

Tehnične specifikacije
- A - Povezava 2 - Tip
- Navoj
- d1 - Povezava 2 - Korak navoja (mm)
- 1.5 mm
- D1 - Povezava 2 - premer navoja
- M22
- d2 - Povezava 1 - korak navoja (mm)
- 1.5 mm
- Dolžina (mm)
- 41 mm
- ISO standard
- ISO 228
- K - Povezava 1 - dolžina navoja (mm)
- 14 mm
- L1 - Povezava 2 - razdalja od sredine do konca (mm)
- 19 mm
- L2 - Povezava 1 - razdalja od sredine do konca (mm)
- 37 mm
- Maks. delovni pritisk (bar)
- 630 BAR
- Notranji premer (mm)
- 10 mm
- Oblika
- Ravna - 2 priključka
- Povezava 1 - premer (mm)
- 14 mm
- Povezava 1 - tip
- Rezalni obroč
- Povezava 1 - tip moški/ženski
- Moški
- Povezava 1 - tip navoja
- Metrični
- Povezava 1 - velikost hex (mm)
- 25 mm
- Povezava 2 - tip moški/ženski
- Moški
- Povezava 2 - tip navoja
- Metrični
- Premer cevi (mm)
- 14 mm
- S1 - Povezava 1 - velikost ključa (mm)
- 27 mm
- S2 - Povezava 2 - velikost ključa (mm)
- 27 mm
- Serija
- 14S
- Standard DIN
- DIN 2353, DIN 228, DIN 2401, DIN 3852
