Voss

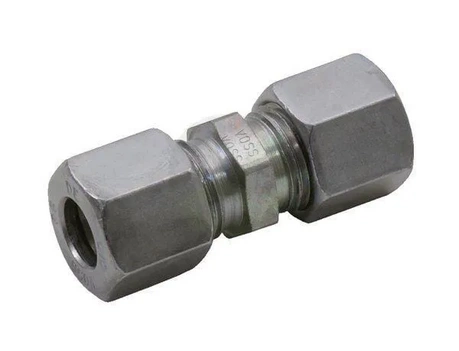

Spojka 14S - Voss GV14S
Šifra SKU: 22112 MPN: GV14S
Specifikacije
- A - Povezava 2 - Tip
- Rezalni obroč
- L - Skupna dolžina (mm)
- 57 mm
- L1 - Razdalja priključkov (mm)
- 22 mm
- Maks. delovni pritisk (bar)
- 630 BAR
- Oblika
- Ravna - 2 priključka
Opis izdelka
Ravna hidravlična spojka Voss serije 14S je namenjena povezovanju cevi s premerom 14 mm. Ima dva priključka z rezalnim obročem, metrični navoj s korakom 1,5 mm ter moški izvedbi na obeh straneh. Skupna dolžina je 57 mm, razdalja med priključkoma 22 mm, za privijanje pa sta predvideni ključni velikosti 24 in 27 mm. Spojka je primerna za hidravlične sisteme z delovnim tlakom do 630 bar.
Prikaži vse →
Tehnične specifikacije
- A - Povezava 2 - Tip
- Rezalni obroč
- L - Skupna dolžina (mm)
- 57 mm
- L1 - Razdalja priključkov (mm)
- 22 mm
- Maks. delovni pritisk (bar)
- 630 BAR
- Oblika
- Ravna - 2 priključka
- Povezava 1 - korak navoja (mm)
- 1.5 mm
- Povezava 1 - premer (mm)
- 14 mm
- Povezava 1 - premer navoja
- M22
- Povezava 1 - tip
- Rezalni obroč
- Povezava 1 - tip moški/ženski
- Moški
- Povezava 1 - tip navoja
- Metrični
- Povezava 2 - korak navoja (mm)
- 1.5 mm
- Povezava 2 - premer (mm)
- 14 mm
- Povezava 2 - premer navoja
- M22
- Povezava 2 - tip moški/ženski
- Moški
- Povezava 2 - tip navoja
- Metrični
- Premer cevi (mm)
- 14 mm
- S1 - Povezava 1 - velikost ključa (mm)
- 24 mm
- S2 - Povezava 2 - velikost ključa (mm)
- 27 mm
- Serija
- 14S
- Standard DIN
- DIN 2353, DIN 2401
