Voss

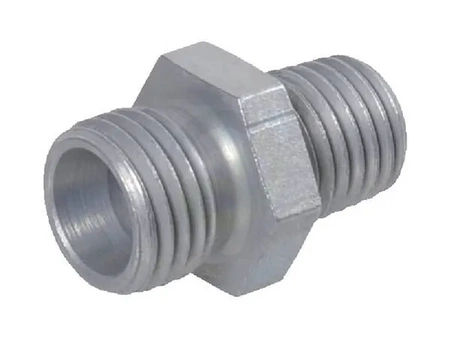

Spojka 15L 3/8NPT - Voss GES15L38NPT
Šifra SKU: 21470 MPN: GES15L38NPT

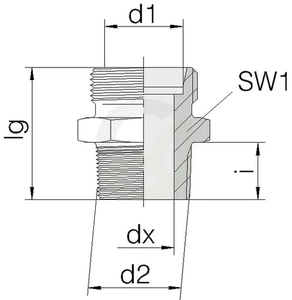

Specifikacije
- A - Povezava 2 - Tip
- Navoj
- ASME standard
- B1.20.1-1983.
- Dolžina (mm)
- 33.2 mm
- K - Povezava 1 - dolžina navoja (mm)
- 10.4 mm
- Maks. delovni pritisk (bar)
- 315 BAR
Opis izdelka
Ravna hidravlična spojka z zareznim obročem je namenjena povezavi cevi premera 15 mm z navojnim priključkom 3/8 NPT. Izvedba serije L ima dva moška priključka, dolžino 33,2 mm in je primerna za največji delovni tlak 315 bar. Za montažo sta predvidena ključa 27 mm in 24 mm, zato je uporabna pri sestavi in vzdrževanju hidravličnih vodov.
Prikaži vse →
Tehnične specifikacije
- A - Povezava 2 - Tip
- Navoj
- ASME standard
- B1.20.1-1983.
- Dolžina (mm)
- 33.2 mm
- K - Povezava 1 - dolžina navoja (mm)
- 10.4 mm
- Maks. delovni pritisk (bar)
- 315 BAR
- Notranji premer (mm)
- 15 mm
- Oblika
- Ravna - 2 priključka
- Povezava 1 - korak navoja (mm)
- 1.5 mm
- Povezava 1 - premer (mm)
- 15 mm
- Povezava 1 - premer navoja
- M22
- Povezava 1 - tip
- Rezalni obroč
- Povezava 1 - tip moški/ženski
- Moški
- Povezava 1 - tip navoja
- NPT
- Povezava 2 - navoji na colo
- 18
- Povezava 2 - premer (cola)
- 3/8 Inch
- Povezava 2 - tip moški/ženski
- Moški
- Povezava 2 - tip navoja
- NPT
- Premer cevi (mm)
- 15 mm
- S1 - Povezava 1 - velikost ključa (mm)
- 27 mm
- S2 - Povezava 2 - velikost ključa (mm)
- 24 mm
- Serija
- L
- Standard ANSI
- B1.20.1-1983.
- Standard DIN
- DIN 2353
