Voss

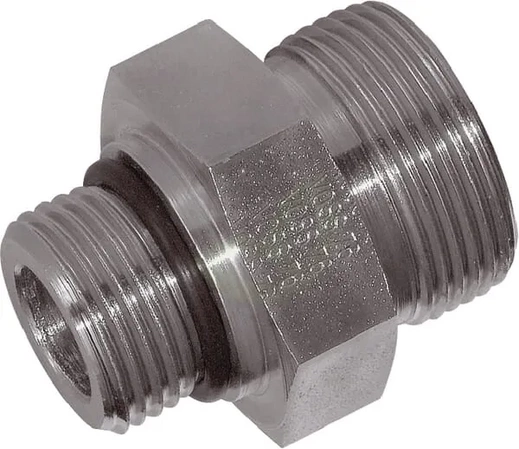

Spojka 15L 9/16UNF - Voss GES15L916UNF
Šifra SKU: 21521 MPN: GES15L916UNF
Specifikacije
- A - Povezava 2 - Tip
- Tesnilni obroč
- Dolžina (mm)
- 31 mm
- K - Povezava 1 - dolžina navoja (mm)
- 10 mm
- L1 - Povezava 2 - razdalja od sredine do konca (mm)
- 14 mm
- L2 - Povezava 1 - razdalja od sredine do konca (mm)
- 29 mm
Opis izdelka
Ravna hidravlična spojka Voss serije L je namenjena povezavi hidravličnih cevi in priključkov v ravni liniji. Na eni strani ima priključek 15 mm z zareznim obročem in navojem 9/16 UNF, na drugi strani pa moški priključek s tesnilnim obročem. Spojka ima tesnilo iz NBR in omogoča delovni tlak do 400 bar, zato je primerna za zahtevnejše hidravlične povezave.
Prikaži vse →
Tehnične specifikacije
- A - Povezava 2 - Tip
- Tesnilni obroč
- Dolžina (mm)
- 31 mm
- K - Povezava 1 - dolžina navoja (mm)
- 10 mm
- L1 - Povezava 2 - razdalja od sredine do konca (mm)
- 14 mm
- L2 - Povezava 1 - razdalja od sredine do konca (mm)
- 29 mm
- Maks. delovni pritisk (bar)
- 400 BAR
- Material tesnila
- Nitrilna guma [NBR]
- Notranji premer (mm)
- 7 mm
- Oblika
- Ravna - 2 priključka
- Povezava 1 - korak navoja (mm)
- 1.5 mm
- Povezava 1 - premer (mm)
- 15 mm
- Povezava 1 - premer navoja
- M22
- Povezava 1 - tip
- Rezalni obroč
- Povezava 1 - tip moški/ženski
- Moški
- Povezava 1 - tip navoja
- UNF
- Povezava 1 - velikost hex (mm)
- 17.7 mm
- Povezava 2 - navoji na colo
- 18
- Povezava 2 - premer (cola)
- 9/16 Inch
- Povezava 2 - tip moški/ženski
- Moški
- Povezava 2 - tip navoja
- UNF
- Premer cevi (mm)
- 15 mm
- S1 - Povezava 1 - velikost ključa (mm)
- 24 mm
- S2 - Povezava 2 - velikost ključa (mm)
- 27 mm
- SAE standard
- SAE 514
- Serija
- L
- Standard DIN
- DIN 2353, DIN 2401, DIN 3852
