Voss

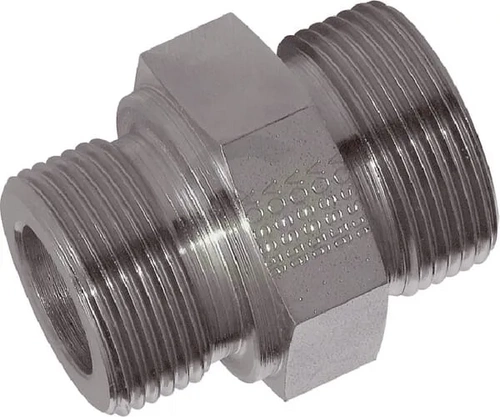

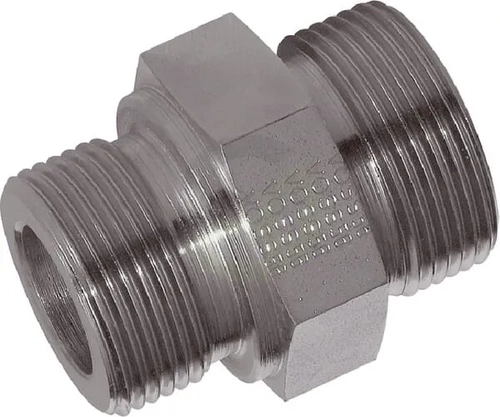

Spojka 15L M16 - Voss GES15LM16
Šifra SKU: 21568 MPN: GES15LM16
Specifikacije
- A - Povezava 2 - Tip
- Navoj
- d1 - Povezava 2 - Korak navoja (mm)
- 1.5 mm
- D1 - Povezava 2 - premer navoja
- M22
- d2 - Povezava 1 - korak navoja (mm)
- 1.5 mm
- Dolžina (mm)
- 32 mm
Opis izdelka
Spojka 15L M16 je ravna hidravlična spojka z zareznim oziroma rezalnim obročem za povezovanje cevi premera 15 mm. Na eni strani ima priključek z moškim metričnim navojem M16, na drugi strani pa navojni priključek z enakim korakom 1,5 mm. Primerna je za hidravlične vode in delovne tlake do 400 bar. Kompaktna izvedba z dolžino 32 mm omogoča enostavno vgradnjo v cevne povezave.
Prikaži vse →

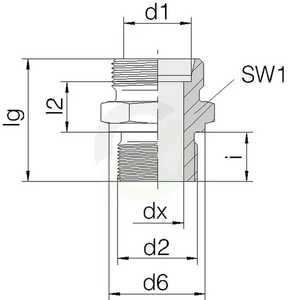

Tehnične specifikacije
- A - Povezava 2 - Tip
- Navoj
- d1 - Povezava 2 - Korak navoja (mm)
- 1.5 mm
- D1 - Povezava 2 - premer navoja
- M22
- d2 - Povezava 1 - korak navoja (mm)
- 1.5 mm
- Dolžina (mm)
- 32 mm
- ISO standard
- ISO 228
- K - Povezava 1 - dolžina navoja (mm)
- 12 mm
- L1 - Povezava 2 - razdalja od sredine do konca (mm)
- 13 mm
- L2 - Povezava 1 - razdalja od sredine do konca (mm)
- 28 mm
- Maks. delovni pritisk (bar)
- 400 BAR
- Notranji premer (mm)
- 9 mm
- Oblika
- Ravna - 2 priključka
- Povezava 1 - premer (mm)
- 15 mm
- Povezava 1 - tip
- Rezalni obroč
- Povezava 1 - tip moški/ženski
- Moški
- Povezava 1 - tip navoja
- Metrični
- Povezava 1 - velikost hex (mm)
- 21 mm
- Povezava 2 - tip moški/ženski
- Moški
- Povezava 2 - tip navoja
- Metrični
- Premer cevi (mm)
- 15 mm
- S1 - Povezava 1 - velikost ključa (mm)
- 24 mm
- S2 - Povezava 2 - velikost ključa (mm)
- 27 mm
- Serija
- 15L
- Standard DIN
- DIN 2353, DIN 228, DIN 2401, DIN 3852
