Voss

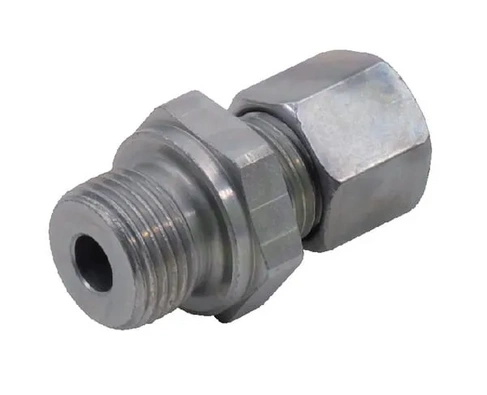

Spojka 15L M18 - Voss GEV15LM18
Šifra SKU: 21645 MPN: GEV15LM18
Specifikacije
- A - Povezava 2 - Tip
- Navoj
- ISO standard
- ISO 228
- K - Povezava 1 - dolžina navoja (mm)
- 12 mm
- L1 - Povezava 2 - razdalja od sredine do konca (mm)
- 13.5 mm
- L2 - Povezava 1 - razdalja od sredine do konca (mm)
- 28.5 mm
Opis izdelka
Ravna hidravlična spojka serije 15L povezuje cev premera 15 mm prek zareznega obroča z metričnim navojnim priključkom M18x1,5. Primerna je za sestavo hidravličnih vodov, kjer je potreben raven prehod med cevjo in navojnim delom. Spajanje olajšata velikosti ključa 24 mm in 27 mm, največji delovni tlak pa znaša 400 bar.
Prikaži vse →
Tehnične specifikacije
- A - Povezava 2 - Tip
- Navoj
- ISO standard
- ISO 228
- K - Povezava 1 - dolžina navoja (mm)
- 12 mm
- L1 - Povezava 2 - razdalja od sredine do konca (mm)
- 13.5 mm
- L2 - Povezava 1 - razdalja od sredine do konca (mm)
- 28.5 mm
- Maks. delovni pritisk (bar)
- 400 BAR
- Oblika
- Ravna - 2 priključka
- Povezava 1 - korak navoja (mm)
- 1.5 mm
- Povezava 1 - premer (mm)
- 15 mm
- Povezava 1 - premer navoja
- M22
- Povezava 1 - tip
- Rezalni obroč
- Povezava 1 - tip moški/ženski
- Moški
- Povezava 2 - korak navoja (mm)
- 1.5 mm
- Povezava 2 - premer navoja
- M18
- Povezava 2 - tip moški/ženski
- Moški
- Povezava 2 - tip navoja
- Metrični
- Premer cevi (mm)
- 15 mm
- S1 - Povezava 1 - velikost ključa (mm)
- 24 mm
- S2 - Povezava 2 - velikost ključa (mm)
- 27 mm
- Serija
- 15L
- Standard DIN
- DIN 2353, DIN 228, DIN 2401, DIN 3852
