Voss

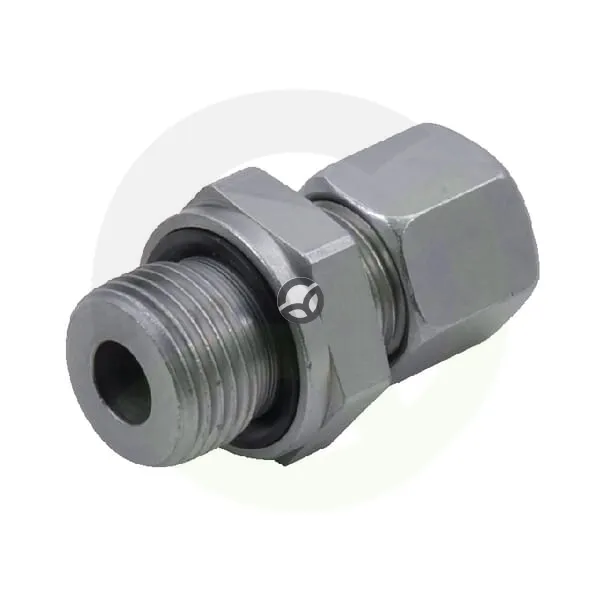

Spojka 15L M18 - Voss GEV15LM18WD
Šifra SKU: 21863 MPN: GEV15LM18WD
Specifikacije
- A - Povezava 2 - Tip
- Tesnilni obroč
- ISO standard
- ISO 228
- K - Povezava 1 - dolžina navoja (mm)
- 12 mm
- L1 - Povezava 2 - razdalja od sredine do konca (mm)
- 13.5 mm
- L2 - Povezava 1 - razdalja od sredine do konca (mm)
- 28.5 mm
Opis izdelka
Ravna hidravlična spojka Voss serije 15L je namenjena povezovanju cevi premera 15 mm z metričnim priključkom M18x1,5. Na eni strani ima priključek z rezalnim obročem, na drugi moški metrični navoj s tesnilnim obročem, tesnilo pa je iz nitrilne gume NBR. Spojka je primerna za hidravlične sisteme do 400 bar, pri montaži pa sta predvidena ključa 24 in 27 mm.
Prikaži vse →
Tehnične specifikacije
- A - Povezava 2 - Tip
- Tesnilni obroč
- ISO standard
- ISO 228
- K - Povezava 1 - dolžina navoja (mm)
- 12 mm
- L1 - Povezava 2 - razdalja od sredine do konca (mm)
- 13.5 mm
- L2 - Povezava 1 - razdalja od sredine do konca (mm)
- 28.5 mm
- Maks. delovni pritisk (bar)
- 400 BAR
- Material tesnila
- Nitrilna guma [NBR]
- Oblika
- Ravna - 2 priključka
- Povezava 1 - korak navoja (mm)
- 1.5 mm
- Povezava 1 - premer (mm)
- 15 mm
- Povezava 1 - premer navoja
- M22
- Povezava 1 - tip
- Rezalni obroč
- Povezava 1 - tip moški/ženski
- Moški
- Povezava 2 - korak navoja (mm)
- 1.5 mm
- Povezava 2 - premer navoja
- M18
- Povezava 2 - tip moški/ženski
- Moški
- Povezava 2 - tip navoja
- Metrični
- Premer cevi (mm)
- 15 mm
- S1 - Povezava 1 - velikost ključa (mm)
- 24 mm
- S2 - Povezava 2 - velikost ključa (mm)
- 27 mm
- Serija
- 15L
- Standard DIN
- DIN 2353, DIN 228, DIN 2401, DIN 3852
