Voss
Spojka 15L M22 - Voss GES15LM22
Šifra SKU: 21437 MPN: GES15LM22
Specifikacije
- A - Povezava 2 - Tip
- Navoj
- d1 - Povezava 2 - Korak navoja (mm)
- 1.5 mm
- D1 - Povezava 2 - premer navoja
- M22
- d2 - Povezava 1 - korak navoja (mm)
- 1.5 mm
- Dolžina (mm)
- 36 mm
Opis izdelka

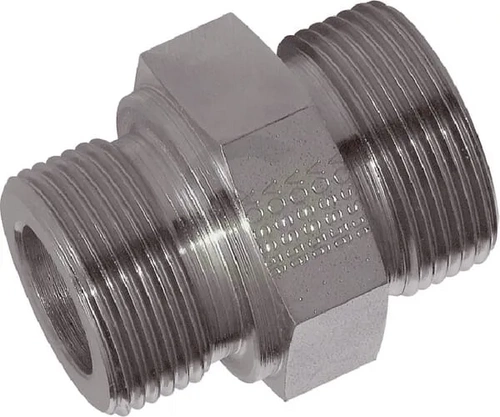

Spojka 15L M22 je ravna hidravlična spojka z dvema moškima priključkoma za povezovanje cevi in navojnih elementov v hidravličnih sistemih. Na strani cevi uporablja rezalni obroč za cev premera 15 mm, na drugi strani pa metrični navoj M22 s korakom 1,5 mm. Priključka imata velikost ključa 27 mm, dolžina spojke je 36 mm, delovni tlak pa znaša do 400 bar.
Prikaži vse →
Tehnične specifikacije
- A - Povezava 2 - Tip
- Navoj
- d1 - Povezava 2 - Korak navoja (mm)
- 1.5 mm
- D1 - Povezava 2 - premer navoja
- M22
- d2 - Povezava 1 - korak navoja (mm)
- 1.5 mm
- Dolžina (mm)
- 36 mm
- ISO standard
- ISO 228
- K - Povezava 1 - dolžina navoja (mm)
- 14 mm
- L1 - Povezava 2 - razdalja od sredine do konca (mm)
- 15 mm
- L2 - Povezava 1 - razdalja od sredine do konca (mm)
- 30 mm
- Maks. delovni pritisk (bar)
- 400 BAR
- Notranji premer (mm)
- 12 mm
- Oblika
- Ravna - 2 priključka
- Povezava 1 - premer (mm)
- 15 mm
- Povezava 1 - tip
- Rezalni obroč
- Povezava 1 - tip moški/ženski
- Moški
- Povezava 1 - tip navoja
- Metrični
- Povezava 1 - velikost hex (mm)
- 27 mm
- Povezava 2 - tip moški/ženski
- Moški
- Povezava 2 - tip navoja
- Metrični
- Premer cevi (mm)
- 15 mm
- S1 - Povezava 1 - velikost ključa (mm)
- 27 mm
- S2 - Povezava 2 - velikost ključa (mm)
- 27 mm
- Serija
- 15L
- Standard DIN
- DIN 2353, DIN 228, DIN 2401, DIN 3852
