Voss
Spojka 16S 1/2NPT - Voss GEV16S12NPT
Šifra SKU: 21783 MPN: GEV16S12NPT
Specifikacije
- A - Povezava 2 - Tip
- Navoj
- ASME standard
- B1.20.1-1983.
- K - Povezava 1 - dolžina navoja (mm)
- 19.8 mm
- L1 - Povezava 1 - razdalja od sredine do konca (mm)
- 22 mm
- L2 - Povezava 2 - razdalja od sredine do konca (mm)
- 40.5 mm
Opis izdelka

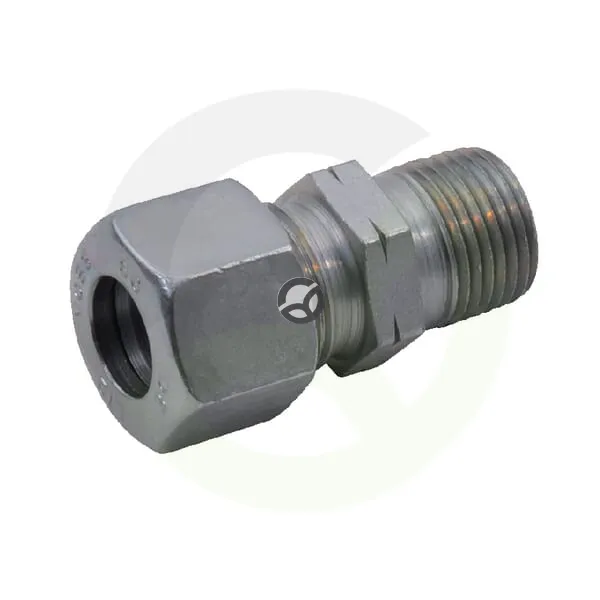

Ravna hidravlična spojka Voss serije 16S je namenjena povezavi cevi premera 16 mm. Prva stran ima priključek z rezalnim obročem in moškim metričnim navojem, druga stran pa moški navoj 1/2 NPT. Spojka je primerna za hidravlične cevne povezave, velikost ključa je 27 mm na prvi in 30 mm na drugi strani, največji delovni tlak pa znaša 400 bar.
Prikaži vse →
Tehnične specifikacije
- A - Povezava 2 - Tip
- Navoj
- ASME standard
- B1.20.1-1983.
- K - Povezava 1 - dolžina navoja (mm)
- 19.8 mm
- L1 - Povezava 1 - razdalja od sredine do konca (mm)
- 22 mm
- L2 - Povezava 2 - razdalja od sredine do konca (mm)
- 40.5 mm
- Maks. delovni pritisk (bar)
- 400 BAR
- Oblika
- Ravna - 2 priključka
- Povezava 1 - korak navoja (mm)
- 1.5 mm
- Povezava 1 - premer (mm)
- 16 mm
- Povezava 1 - premer navoja
- M24
- Povezava 1 - tip
- Rezalni obroč
- Povezava 1 - tip moški/ženski
- Moški
- Povezava 1 - tip navoja
- Metrični
- Povezava 2 - navoji na colo
- 14
- Povezava 2 - premer (cola)
- 1/2 Inch
- Povezava 2 - tip moški/ženski
- Moški
- Povezava 2 - tip navoja
- NPT
- Premer cevi (mm)
- 16 mm
- S1 - Povezava 1 - velikost ključa (mm)
- 27 mm
- S2 - Povezava 2 - velikost ključa (mm)
- 30 mm
- Serija
- 16S
- Standard ANSI
- B1.20.1-1983.
- Standard DIN
- DIN 2353
