Voss
Spojka 16S 12S - Voss GV1612S
Šifra SKU: 22094 MPN: GV1612S
Specifikacije
- A - Povezava 2 - Tip
- Rezalni obroč
- L - Skupna dolžina (mm)
- 54.5 mm
- L1 - Razdalja priključkov (mm)
- 20 mm
- Maks. delovni pritisk (bar)
- 630 BAR
- Oblika
- Ravna - 2 priključka
Opis izdelka

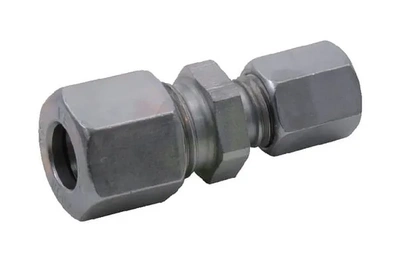

Ravna hidravlična spojka serije 16S 12S je namenjena povezavi cevi s premerom 12 in 16 mm v visokotlačnih hidravličnih sistemih. Obe priključitvi sta izvedeni z rezalnim obročem in metričnim navojem, zato je spojka primerna za zanesljivo vijačno povezovanje cevi. Maksimalni delovni tlak je 630 bar, skupna dolžina 54,5 mm, razdalja med priključkoma pa 20 mm. Za montažo sta predvideni ključni velikosti 27/24 in 30 mm.
Prikaži vse →
Tehnične specifikacije
- A - Povezava 2 - Tip
- Rezalni obroč
- L - Skupna dolžina (mm)
- 54.5 mm
- L1 - Razdalja priključkov (mm)
- 20 mm
- Maks. delovni pritisk (bar)
- 630 BAR
- Oblika
- Ravna - 2 priključka
- Povezava 1 - korak navoja (mm)
- 1.5 mm
- Povezava 1 - premer (mm)
- 12 mm
- Povezava 1 - premer navoja
- M20
- Povezava 1 - tip
- Rezalni obroč
- Povezava 1 - tip moški/ženski
- Moški
- Povezava 1 - tip navoja
- Metrični
- Povezava 2 - korak navoja (mm)
- 1.5 mm
- Povezava 2 - premer (mm)
- 16 mm
- Povezava 2 - premer navoja
- M24
- Povezava 2 - tip moški/ženski
- Moški
- Povezava 2 - tip navoja
- Metrični
- Premer cevi (mm)
- 12 mm
- S1 - Povezava 1 - velikost šestkotnika (mm)
- 27 mm
- S2 - Povezava 2 - velikost ključa (mm)
- 30 mm
- S3 - Povezava 1 - velikost ključa (mm)
- 24 mm
- Serija
- 16S 12S
- Standard DIN
- DIN 2401
Reference:
- Spletna referenca
- GV1612S
