Dietzel

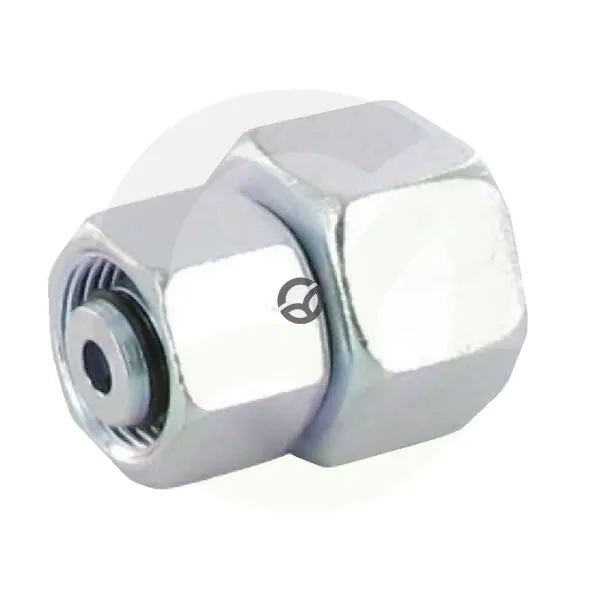

Spojka 16S 20S - Dietzel GVO16S20S
Šifra SKU: 22013 MPN: GVO16S20S
Specifikacije
- A - Povezava 2 - Tip
- Vrtljiva matica
- D1 - Povezava 1 - premer (mm)
- 16 mm
- D2 - Povezava 2 - premer (mm)
- 20 mm
- L - Skupna dolžina (mm)
- 45 mm
- M1 - Povezava 1 - korak navoja (mm)
- 1.5 mm
Opis izdelka
Hidravlična ravna spojka za vijačne spojke z zareznim obročem je namenjena povezovanju cevi oziroma priključkov v hidravličnih sistemih. Ima dva ženska priključka z vrtljivo matico in metričnim navojem, pri čemer je prvi priključek premera 16 mm z navojem 1,5, drugi pa premera 20 mm z navojem 2. Spojka serije 16S 20S je dolga 45 mm, ohišje je pocinkano, največji delovni tlak pa znaša 400 bar.
Prikaži vse →
Tehnične specifikacije
- A - Povezava 2 - Tip
- Vrtljiva matica
- D1 - Povezava 1 - premer (mm)
- 16 mm
- D2 - Povezava 2 - premer (mm)
- 20 mm
- L - Skupna dolžina (mm)
- 45 mm
- M1 - Povezava 1 - korak navoja (mm)
- 1.5 mm
- M2 - Priključek 2 - korak navoja (mm)
- 2 mm
- M2 - Priključek 2 - Premer navoja
- M30
- Maks. delovni pritisk (bar)
- 400 BAR
- Oblika
- Ravna - 2 priključka
- Povezava 1 - premer navoja
- M24
- Povezava 1 - tip
- Vrtljiva matica
- Povezava 1 - tip moški/ženski
- Ženski
- Povezava 1 - tip navoja
- Metrični
- Povezava 2 - tip moški/ženski
- Ženski
- Povezava 2 - tip navoja
- Metrični
- Površinska obdelava ohišja
- Pocinkano
- Serija
- 16S 20S
- Standard DIN
- DIN 2401
Reference:
- Spletna referenca
- GVO16S20S
