Dietzel
Spojka 16S 22L - Dietzel GVO16S22L
Šifra SKU: 21972 MPN: GVO16S22L
Specifikacije
- A - Povezava 2 - Tip
- Vrtljiva matica
- D1 - Povezava 1 - premer (mm)
- 16 mm
- D2 - Povezava 2 - premer (mm)
- 22 mm
- L - Skupna dolžina (mm)
- 40 mm
- M1 - Povezava 1 - korak navoja (mm)
- 1.5 mm
Opis izdelka

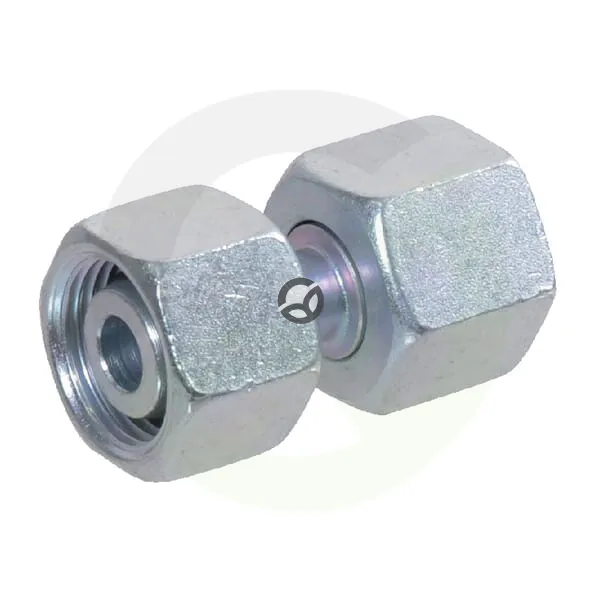

Ravna hidravlična spojka z zareznim obročem je namenjena povezovanju hidravličnih vodov. Izvedba 16S 22L ima na obeh straneh ženski priključek z metričnim navojem in vrtljivo matico, priključka pa sta dimenzij 16 mm in 22 mm s korakom navoja 1,5 mm. Pocinkano ohišje in delovni tlak do 315 bar sta primerni za uporabo v zahtevnih hidravličnih sistemih.
Prikaži vse →
Tehnične specifikacije
- A - Povezava 2 - Tip
- Vrtljiva matica
- D1 - Povezava 1 - premer (mm)
- 16 mm
- D2 - Povezava 2 - premer (mm)
- 22 mm
- L - Skupna dolžina (mm)
- 40 mm
- M1 - Povezava 1 - korak navoja (mm)
- 1.5 mm
- M2 - Priključek 2 - korak navoja (mm)
- 1.5 mm
- M2 - Priključek 2 - Premer navoja
- M24
- Maks. delovni pritisk (bar)
- 315 BAR
- Oblika
- Ravna - 2 priključka
- Povezava 1 - premer navoja
- M24
- Povezava 1 - tip
- Vrtljiva matica
- Povezava 1 - tip moški/ženski
- Ženski
- Povezava 1 - tip navoja
- Metrični
- Povezava 2 - tip moški/ženski
- Ženski
- Povezava 2 - tip navoja
- Metrični
- Površinska obdelava ohišja
- Pocinkano
- Serija
- 16S 22L
- Standard DIN
- DIN 2401
Reference:
- Spletna referenca
- GVO16S22L
