Voss

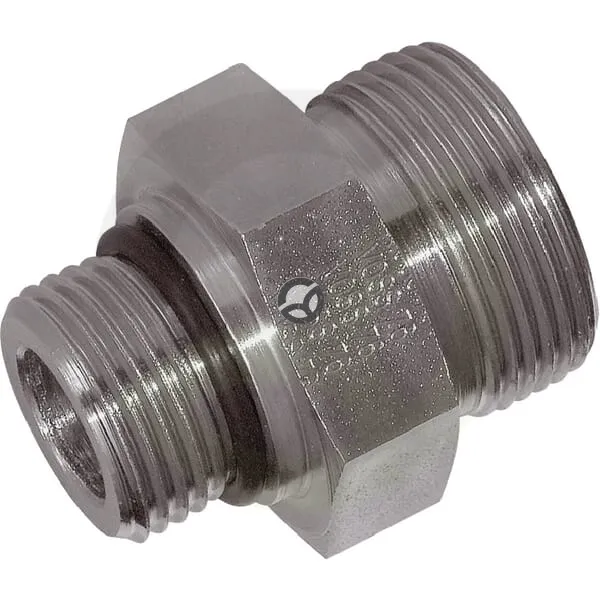

Spojka 16S 3/4UNF - Voss GES16S34UNF
Šifra SKU: 21317 MPN: GES16S34UNF

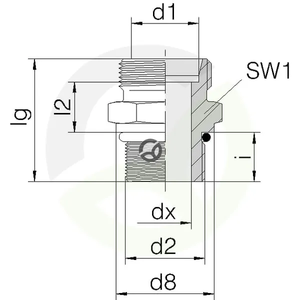

Specifikacije
- A - Povezava 2 - Tip
- Tesnilni obroč
- Dolžina (mm)
- 38 mm
- K - Povezava 1 - dolžina navoja (mm)
- 11.2 mm
- L1 - Povezava 2 - razdalja od sredine do konca (mm)
- 18.5 mm
- L2 - Povezava 1 - razdalja od sredine do konca (mm)
- 37 mm
Opis izdelka
Ravna hidravlična spojka za povezavo 16 mm cevi oziroma cevovoda z navojem 3/4 UNF. Na eni strani ima rezalni obroč, na drugi tesnilni obroč, zato je primerna za vijačne hidravlične povezave v seriji S. Tesnilo iz NBR in največji delovni tlak 630 bar pomenita zanesljivo uporabo v hidravličnih sistemih, kjer sta pomembna tesnjenje in kompaktna izvedba. Dolžina spojke je 38 mm, velikosti ključa pa 27 in 30 mm.
Prikaži vse →
Tehnične specifikacije
- A - Povezava 2 - Tip
- Tesnilni obroč
- Dolžina (mm)
- 38 mm
- K - Povezava 1 - dolžina navoja (mm)
- 11.2 mm
- L1 - Povezava 2 - razdalja od sredine do konca (mm)
- 18.5 mm
- L2 - Povezava 1 - razdalja od sredine do konca (mm)
- 37 mm
- Maks. delovni pritisk (bar)
- 630 BAR
- Material tesnila
- Nitrilna guma [NBR]
- Notranji premer (mm)
- 12 mm
- Oblika
- Ravna - 2 priključka
- Povezava 1 - korak navoja (mm)
- 1.5 mm
- Povezava 1 - premer (mm)
- 16 mm
- Povezava 1 - premer navoja
- M24
- Povezava 1 - tip
- Rezalni obroč
- Povezava 1 - tip moški/ženski
- Moški
- Povezava 1 - tip navoja
- UNF
- Povezava 1 - velikost hex (mm)
- 23 mm
- Povezava 2 - navoji na colo
- 16
- Povezava 2 - premer (cola)
- 3/4 Inch
- Povezava 2 - tip moški/ženski
- Moški
- Povezava 2 - tip navoja
- UNF
- Premer cevi (mm)
- 16 mm
- S1 - Povezava 1 - velikost ključa (mm)
- 27 mm
- S2 - Povezava 2 - velikost ključa (mm)
- 30 mm
- SAE standard
- SAE 514
- Serija
- S
- Standard DIN
- DIN 2353, DIN 2401, DIN 3852
