Voss

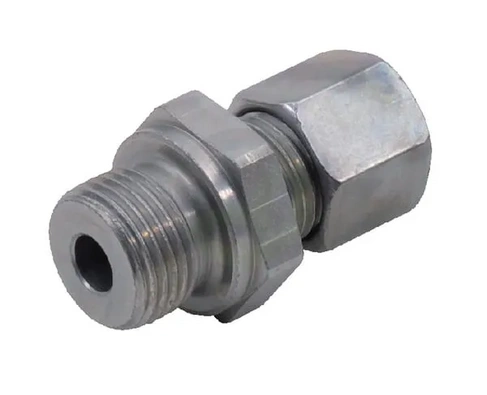

Spojka 16S M22 - Voss GEV16SM22
Šifra SKU: 21848 MPN: GEV16SM22
Specifikacije
- A - Povezava 2 - Tip
- Navoj
- ISO standard
- ISO 228
- K - Povezava 1 - dolžina navoja (mm)
- 14 mm
- L1 - Povezava 2 - razdalja od sredine do konca (mm)
- 18.5 mm
- L2 - Povezava 1 - razdalja od sredine do konca (mm)
- 37 mm
Opis izdelka
Ravna hidravlična spojka Voss serije 16S je namenjena povezavi cevi s premerom 16 mm prek rezalnega obroča in metričnega moškega navoja M22x1,5. Na cevni strani ima priključek za 16 mm cev, na navojni strani moški navoj z dolžino 14 mm. Spojka je primerna za hidravlične cevne povezave pri tlaku do 630 bar.
Prikaži vse →
Tehnične specifikacije
- A - Povezava 2 - Tip
- Navoj
- ISO standard
- ISO 228
- K - Povezava 1 - dolžina navoja (mm)
- 14 mm
- L1 - Povezava 2 - razdalja od sredine do konca (mm)
- 18.5 mm
- L2 - Povezava 1 - razdalja od sredine do konca (mm)
- 37 mm
- Maks. delovni pritisk (bar)
- 630 BAR
- Oblika
- Ravna - 2 priključka
- Povezava 1 - korak navoja (mm)
- 1.5 mm
- Povezava 1 - premer (mm)
- 16 mm
- Povezava 1 - premer navoja
- M24
- Povezava 1 - tip
- Rezalni obroč
- Povezava 1 - tip moški/ženski
- Moški
- Povezava 2 - korak navoja (mm)
- 1.5 mm
- Povezava 2 - premer navoja
- M22
- Povezava 2 - tip moški/ženski
- Moški
- Povezava 2 - tip navoja
- Metrični
- Premer cevi (mm)
- 16 mm
- S1 - Povezava 1 - velikost ključa (mm)
- 27 mm
- S2 - Povezava 2 - velikost ključa (mm)
- 30 mm
- Serija
- 16S
- Standard DIN
- DIN 2353, DIN 228, DIN 2401, DIN 3852
