Voss

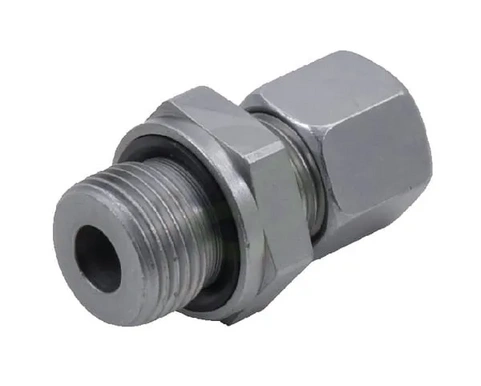

Spojka 16S M22 - Voss GEV16SM22WD
Šifra SKU: 21721 MPN: GEV16SM22WD
Specifikacije
- A - Povezava 2 - Tip
- Tesnilni obroč
- ISO standard
- ISO 228
- K - Povezava 1 - dolžina navoja (mm)
- 14 mm
- L1 - Povezava 2 - razdalja od sredine do konca (mm)
- 18.5 mm
- L2 - Povezava 1 - razdalja od sredine do konca (mm)
- 37 mm
Opis izdelka
Ravna hidravlična spojka serije 16S z zareznim obročem omogoča povezavo cevi premera 16 mm z metričnim navojem M22 x 1,5. Na navojnem delu ima moški priključek s tesnilnim obročem, tesnilo pa je iz NBR. Spojka je namenjena visokotlačnim hidravličnim povezavam do 630 bar, za montažo pa sta predvideni ključni velikosti 27 in 30 mm.
Prikaži vse →
Tehnične specifikacije
- A - Povezava 2 - Tip
- Tesnilni obroč
- ISO standard
- ISO 228
- K - Povezava 1 - dolžina navoja (mm)
- 14 mm
- L1 - Povezava 2 - razdalja od sredine do konca (mm)
- 18.5 mm
- L2 - Povezava 1 - razdalja od sredine do konca (mm)
- 37 mm
- Maks. delovni pritisk (bar)
- 630 BAR
- Material tesnila
- Nitrilna guma [NBR]
- Oblika
- Ravna - 2 priključka
- Povezava 1 - korak navoja (mm)
- 1.5 mm
- Povezava 1 - premer (mm)
- 16 mm
- Povezava 1 - premer navoja
- M24
- Povezava 1 - tip
- Rezalni obroč
- Povezava 1 - tip moški/ženski
- Moški
- Povezava 2 - korak navoja (mm)
- 1.5 mm
- Povezava 2 - premer navoja
- M22
- Povezava 2 - tip moški/ženski
- Moški
- Povezava 2 - tip navoja
- Metrični
- Premer cevi (mm)
- 16 mm
- S1 - Povezava 1 - velikost ključa (mm)
- 27 mm
- S2 - Povezava 2 - velikost ključa (mm)
- 30 mm
- Serija
- 16S
- Standard DIN
- DIN 2353, DIN 228, DIN 2401, DIN 3852
