Voss

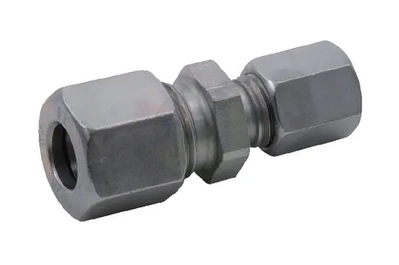

Spojka 18L 15L - Voss GV1815L
Šifra SKU: 22037 MPN: GV1815L
Specifikacije
- A - Povezava 2 - Tip
- Rezalni obroč
- L - Skupna dolžina (mm)
- 48 mm
- L1 - Razdalja priključkov (mm)
- 16.5 mm
- Maks. delovni pritisk (bar)
- 400 BAR
- Oblika
- Ravna - 2 priključka
Opis izdelka
Ravna hidravlična spojka Voss serije 18L/15L z rezalnim obročem je namenjena spajanju cevi oziroma vodov premera 18 mm in 15 mm. Ima metrični navoj na obeh priključkih, oba sta moška, zato je primerna za vijačno povezavo v hidravličnih sistemih. Skupna dolžina znaša 48 mm, delovni tlak pa do 400 bar. Šestkotnik velikosti 27 mm na strani 15L in 32 mm na strani 18L olajša montažo.
Prikaži vse →
Tehnične specifikacije
- A - Povezava 2 - Tip
- Rezalni obroč
- L - Skupna dolžina (mm)
- 48 mm
- L1 - Razdalja priključkov (mm)
- 16.5 mm
- Maks. delovni pritisk (bar)
- 400 BAR
- Oblika
- Ravna - 2 priključka
- Povezava 1 - korak navoja (mm)
- 1.5 mm
- Povezava 1 - premer (mm)
- 15 mm
- Povezava 1 - premer navoja
- M22
- Povezava 1 - tip
- Rezalni obroč
- Povezava 1 - tip moški/ženski
- Moški
- Povezava 1 - tip navoja
- Metrični
- Povezava 2 - korak navoja (mm)
- 1.5 mm
- Povezava 2 - premer (mm)
- 18 mm
- Povezava 2 - premer navoja
- M26
- Povezava 2 - tip moški/ženski
- Moški
- Povezava 2 - tip navoja
- Metrični
- Premer cevi (mm)
- 15 mm
- S1 - Povezava 1 - velikost šestkotnika (mm)
- 27 mm
- S2 - Povezava 2 - velikost ključa (mm)
- 32 mm
- S3 - Povezava 1 - velikost ključa (mm)
- 27 mm
- Serija
- 18L 15L
- Standard DIN
- DIN 2401
Reference:
- Spletna referenca
- GV1815L
