Voss
Spojka 18L 3/4UNF - Voss GES18L34UNF
Šifra SKU: 21371 MPN: GES18L34UNF
Specifikacije
- A - Povezava 2 - Tip
- Tesnilni obroč
- Dolžina (mm)
- 33 mm
- K - Povezava 1 - dolžina navoja (mm)
- 11.2 mm
- L1 - Povezava 2 - razdalja od sredine do konca (mm)
- 14.5 mm
- L2 - Povezava 1 - razdalja od sredine do konca (mm)
- 31 mm
Opis izdelka

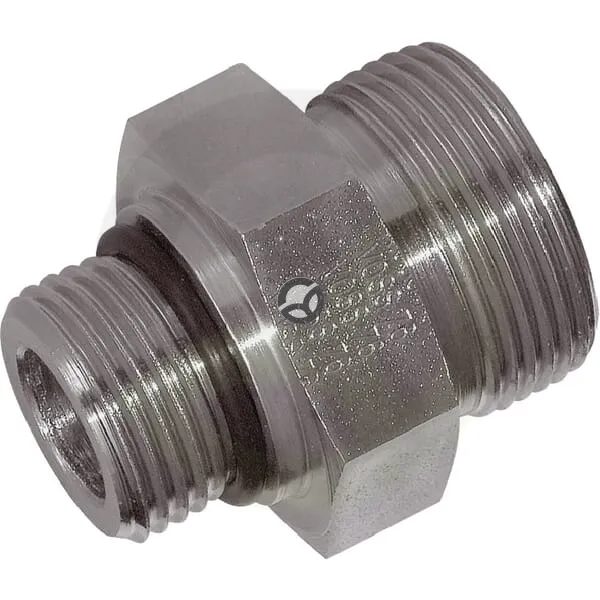

Ravna hidravlična spojka Voss serije L je namenjena povezovanju 18 mm cevi v sistemih z visokim tlakom. Na prvi povezavi ima rezalni obroč z moškim navojem 18 mm in korakom 1,5 mm, na drugi pa moški priključek s tesnilnim obročem in navojem 3/4 UNF. Spojka je dolga 33 mm, ima ključa 27 in 32 mm ter tesnilo iz NBR. Primerna je za delovni tlak do 400 bar.
Prikaži vse →
Tehnične specifikacije
- A - Povezava 2 - Tip
- Tesnilni obroč
- Dolžina (mm)
- 33 mm
- K - Povezava 1 - dolžina navoja (mm)
- 11.2 mm
- L1 - Povezava 2 - razdalja od sredine do konca (mm)
- 14.5 mm
- L2 - Povezava 1 - razdalja od sredine do konca (mm)
- 31 mm
- Maks. delovni pritisk (bar)
- 400 BAR
- Material tesnila
- Nitrilna guma [NBR]
- Notranji premer (mm)
- 12 mm
- Oblika
- Ravna - 2 priključka
- Povezava 1 - korak navoja (mm)
- 1.5 mm
- Povezava 1 - premer (mm)
- 18 mm
- Povezava 1 - premer navoja
- M26
- Povezava 1 - tip
- Rezalni obroč
- Povezava 1 - tip moški/ženski
- Moški
- Povezava 1 - tip navoja
- UNF
- Povezava 1 - velikost hex (mm)
- 23 mm
- Povezava 2 - navoji na colo
- 16
- Povezava 2 - premer (cola)
- 3/4 Inch
- Povezava 2 - tip moški/ženski
- Moški
- Povezava 2 - tip navoja
- UNF
- Premer cevi (mm)
- 18 mm
- S1 - Povezava 1 - velikost ključa (mm)
- 27 mm
- S2 - Povezava 2 - velikost ključa (mm)
- 32 mm
- SAE standard
- SAE 514
- Serija
- L
- Standard DIN
- DIN 2353, DIN 2401, DIN 3852
