Voss

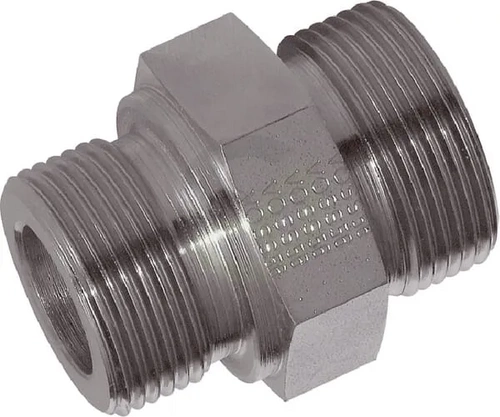

Spojka 18L M26 - Voss GES18LM26
Šifra SKU: 21453 MPN: GES18LM26
Specifikacije
- A - Povezava 2 - Tip
- Navoj
- d1 - Povezava 2 - Korak navoja (mm)
- 1.5 mm
- D1 - Povezava 2 - premer navoja
- M26
- d2 - Povezava 1 - korak navoja (mm)
- 1.5 mm
- Dolžina (mm)
- 38 mm
Opis izdelka
Ravna hidravlična spojka serije 18L je namenjena povezovanju cevi s premerom 18 mm. Na eni strani ima priključek z rezalnim obročem, na drugi metrični navojni priključek M26, zato je primerna za zanesljivo sestavo hidravličnih vodov. Spojka je dolga 38 mm in je zasnovana za delovni tlak do 200 bar. Za montažo sta predvidena ključa 32 mm, kar olajša privijanje pri vgradnji.
Prikaži vse →

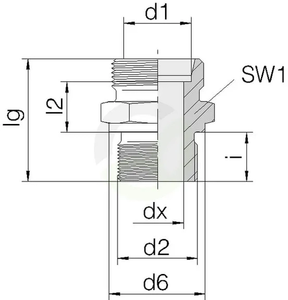

Tehnične specifikacije
- A - Povezava 2 - Tip
- Navoj
- d1 - Povezava 2 - Korak navoja (mm)
- 1.5 mm
- D1 - Povezava 2 - premer navoja
- M26
- d2 - Povezava 1 - korak navoja (mm)
- 1.5 mm
- Dolžina (mm)
- 38 mm
- ISO standard
- ISO 228
- K - Povezava 1 - dolžina navoja (mm)
- 16 mm
- L2 - Povezava 1 - razdalja od sredine do konca (mm)
- 13.5 mm
- Maks. delovni pritisk (bar)
- 200 BAR
- Notranji premer (mm)
- 15 mm
- Oblika
- Ravna - 2 priključka
- Povezava 1 - premer (mm)
- 18 mm
- Povezava 1 - tip
- Rezalni obroč
- Povezava 1 - tip moški/ženski
- Moški
- Povezava 1 - tip navoja
- Metrični
- Povezava 1 - velikost hex (mm)
- 31 mm
- Povezava 2 - tip moški/ženski
- Moški
- Povezava 2 - tip navoja
- Metrični
- Premer cevi (mm)
- 18 mm
- S1 - Povezava 1 - velikost ključa (mm)
- 32 mm
- S2 - Povezava 2 - velikost ključa (mm)
- 32 mm
- Serija
- 18L
- Standard DIN
- DIN 2353, DIN 228, DIN 2401, DIN 3852
