Voss
Spojka 18L - Voss ESS18L
Šifra SKU: 19579 MPN: ESS18L
Specifikacije
- A - Povezava 2 - Tip
- Rezalni obroč
- D1 - Premer cevi (mm)
- 18 mm
- D1 - Zunanji premer ovratnika (mm)
- 32 mm
- d2 - Zunanji premer (mm)
- 32 mm
- dy - Notranji premer (mm)
- 15 mm
Opis izdelka

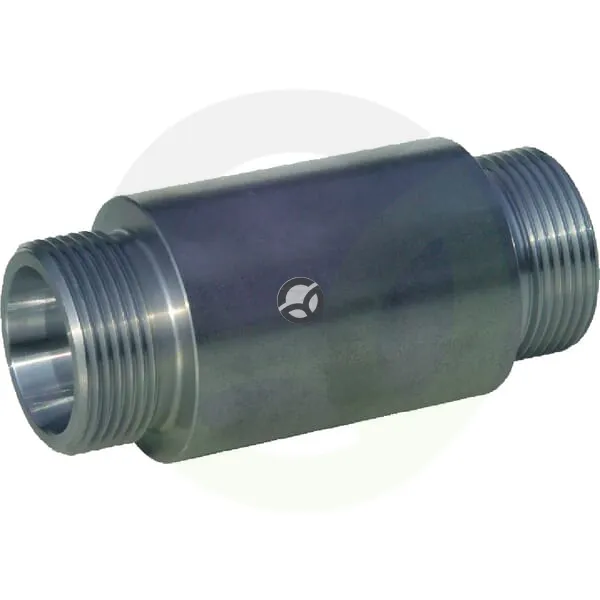

Voss ravna hidravlična spojka serije 18L je namenjena povezavi cevi v hidravličnih sistemih. Ima dva moška priključka z metričnim navojem in rezalnim obročem, zato je primerna za cev Ø18 mm. Skupna dolžina je 84 mm, razdalja priključkov 69 mm, za privijanje pa je potreben ključ 32 mm. Delovni tlak znaša do 315 bar.
Prikaži vse →
Tehnične specifikacije
- A - Povezava 2 - Tip
- Rezalni obroč
- D1 - Premer cevi (mm)
- 18 mm
- D1 - Zunanji premer ovratnika (mm)
- 32 mm
- d2 - Zunanji premer (mm)
- 32 mm
- dy - Notranji premer (mm)
- 15 mm
- L2 - Dolžina (mm)
- 69 mm
- lg - Skupna dolžina (mm)
- 84 mm
- Maks. delovni pritisk (bar)
- 315 BAR
- Oblika
- Ravna - 2 priključka
- Povezava 1 - korak navoja (mm)
- 1.5 mm
- Povezava 1 - premer navoja
- M26
- Povezava 1 - tip
- Rezalni obroč
- Povezava 1 - tip moški/ženski
- Moški
- Povezava 1 - tip navoja
- Metrični
- Povezava 1 - velikost ključa (mm)
- 32 mm
- Povezava 2 - korak navoja (mm)
- 1.5 mm
- Povezava 2 - premer navoja
- M26
- Povezava 2 - tip moški/ženski
- Moški
- Povezava 2 - tip navoja
- Metrični
- Razdalja priključkov (mm)
- 69 mm
- Serija
- 18L
Reference:
- Spletna referenca
- ESS18L
