Voss

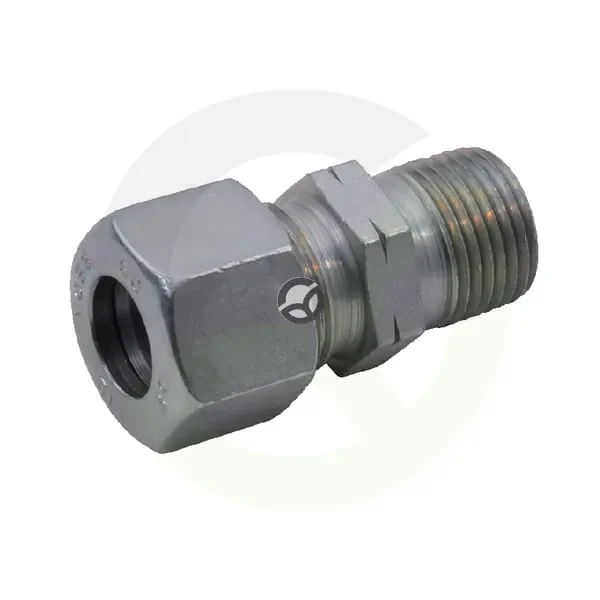

Spojka 20S 3/4NPT - Voss GEV20S34NPT
Šifra SKU: 21920 MPN: GEV20S34NPT
Specifikacije
- A - Povezava 2 - Tip
- Navoj
- ASME standard
- B1.20.1-1983.
- K - Povezava 1 - dolžina navoja (mm)
- 20.1 mm
- L1 - Povezava 1 - razdalja od sredine do konca (mm)
- 24 mm
- L2 - Povezava 2 - razdalja od sredine do konca (mm)
- 45.5 mm
Opis izdelka
Ravna hidravlična spojka z rezalnim obročem je namenjena povezovanju cevi premera 20 mm. Na eni strani ima moški metrični navoj serije 20S s korakom 2 mm in dolžino navoja 20,1 mm, na drugi strani pa moški navoj 3/4 NPT. Spojka je izvedena kot ravna povezava z dvema priključkoma in je primerna za hidravlične vode do 400 bar. Za privijanje sta predvidena ključa 32 in 36 mm.
Prikaži vse →
Tehnične specifikacije
- A - Povezava 2 - Tip
- Navoj
- ASME standard
- B1.20.1-1983.
- K - Povezava 1 - dolžina navoja (mm)
- 20.1 mm
- L1 - Povezava 1 - razdalja od sredine do konca (mm)
- 24 mm
- L2 - Povezava 2 - razdalja od sredine do konca (mm)
- 45.5 mm
- Maks. delovni pritisk (bar)
- 400 BAR
- Oblika
- Ravna - 2 priključka
- Povezava 1 - korak navoja (mm)
- 2 mm
- Povezava 1 - premer (mm)
- 20 mm
- Povezava 1 - premer navoja
- M30
- Povezava 1 - tip
- Rezalni obroč
- Povezava 1 - tip moški/ženski
- Moški
- Povezava 1 - tip navoja
- Metrični
- Povezava 2 - navoji na colo
- 14
- Povezava 2 - premer (cola)
- 3/4 Inch
- Povezava 2 - tip moški/ženski
- Moški
- Povezava 2 - tip navoja
- NPT
- Premer cevi (mm)
- 20 mm
- S1 - Povezava 1 - velikost ključa (mm)
- 32 mm
- S2 - Povezava 2 - velikost ključa (mm)
- 36 mm
- Serija
- 20S
- Standard ANSI
- B1.20.1-1983.
- Standard DIN
- DIN 2353
