Voss
Spojka 20S 3/4UNF - Voss GES20S34UNF
Šifra SKU: 21238 MPN: GES20S34UNF
Specifikacije
- A - Povezava 2 - Tip
- Tesnilni obroč
- Dolžina (mm)
- 42 mm
- K - Povezava 1 - dolžina navoja (mm)
- 11.2 mm
- L1 - Povezava 2 - razdalja od sredine do konca (mm)
- 20.5 mm
- L2 - Povezava 1 - razdalja od sredine do konca (mm)
- 42 mm
Opis izdelka

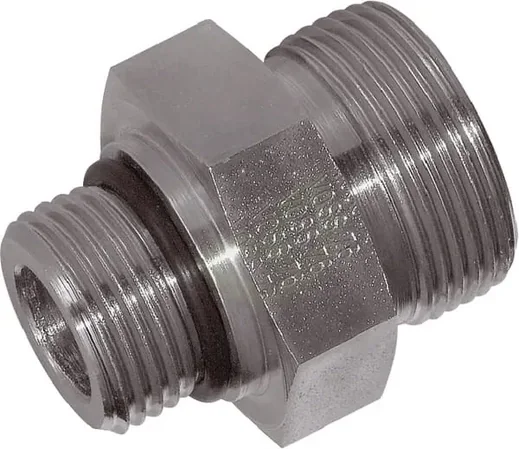

Ravna hidravlična spojka Voss serije S je namenjena povezovanju cevi premera 20 mm. Na eni strani ima priključek z zareznim obročem, na drugi pa moški priključek s tesnilnim obročem in navojem 3/4 UNF. Tesnjenje je izvedeno z NBR tesnilom, največji delovni tlak pa znaša 420 bar. Spojka je dolga 42 mm, zato je primerna za kompaktne hidravlične povezave v cevnih vodih in sistemih, kjer je pomembno natančno ujemanje navojev.
Prikaži vse →
Tehnične specifikacije
- A - Povezava 2 - Tip
- Tesnilni obroč
- Dolžina (mm)
- 42 mm
- K - Povezava 1 - dolžina navoja (mm)
- 11.2 mm
- L1 - Povezava 2 - razdalja od sredine do konca (mm)
- 20.5 mm
- L2 - Povezava 1 - razdalja od sredine do konca (mm)
- 42 mm
- Maks. delovni pritisk (bar)
- 420 BAR
- Material tesnila
- Nitrilna guma [NBR]
- Notranji premer (mm)
- 10 mm
- Oblika
- Ravna - 2 priključka
- Povezava 1 - korak navoja (mm)
- 2 mm
- Povezava 1 - premer (mm)
- 20 mm
- Povezava 1 - premer navoja
- M30
- Povezava 1 - tip
- Rezalni obroč
- Povezava 1 - tip moški/ženski
- Moški
- Povezava 1 - tip navoja
- UNF
- Povezava 1 - velikost hex (mm)
- 23 mm
- Povezava 2 - navoji na colo
- 16
- Povezava 2 - premer (cola)
- 3/4 Inch
- Povezava 2 - tip moški/ženski
- Moški
- Povezava 2 - tip navoja
- UNF
- Premer cevi (mm)
- 20 mm
- S1 - Povezava 1 - velikost ključa (mm)
- 32 mm
- S2 - Povezava 2 - velikost ključa (mm)
- 36 mm
- SAE standard
- SAE 514
- Serija
- S
- Standard DIN
- DIN 2353, DIN 2401, DIN 3852
