Voss
Spojka 22L 15L - Voss REDVD2215L
Šifra SKU: 29895 MPN: REDVD2215L
Specifikacije
- D1 - Povezava 2 - premer navoja
- M30
- d2 - Povezava 1 - premer navoja
- M22
- Maks. delovni pritisk (bar)
- 250 BAR
- Material tesnila
- Nitrilna guma [NBR], Viton
- Oblika
- Ravna - 2 priključka
Opis izdelka

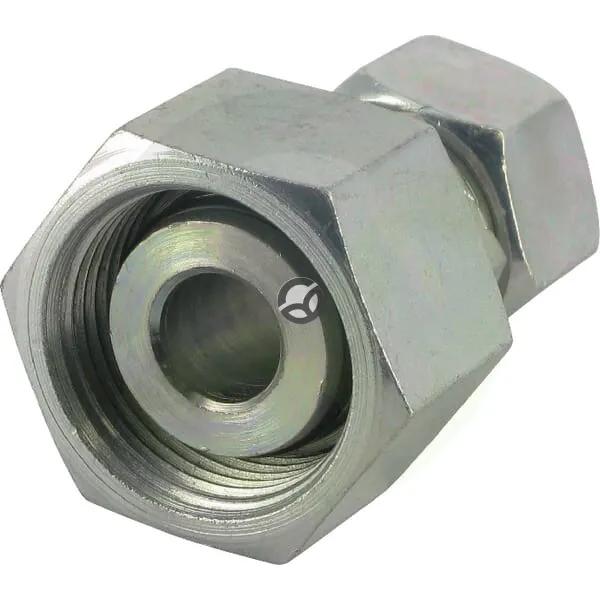

Ravna hidravlična spojka Voss 22L 15L je namenjena povezovanju hidravličnih priključkov v ravni liniji. Na eni strani ima moški priklop s premerom 15 mm in navojem s korakom 1,5 mm, na drugi pa ženski metrični navoj s korakom 2 mm. Spojka je primerna za hidravlične sisteme do 250 bar, tesnjenje pa je izvedeno z NBR ali Viton tesnilom. Priključka imata šestkotni oprijem 27 mm in 36 mm.
Prikaži vse →
Tehnične specifikacije
- D1 - Povezava 2 - premer navoja
- M30
- d2 - Povezava 1 - premer navoja
- M22
- Maks. delovni pritisk (bar)
- 250 BAR
- Material tesnila
- Nitrilna guma [NBR], Viton
- Oblika
- Ravna - 2 priključka
- Povezava 1 - dolžina (mm)
- 34 mm
- Povezava 1 - korak navoja (mm)
- 1.5 mm
- Povezava 1 - premer (mm)
- 15 mm
- Povezava 1 - tip moški/ženski
- Moški
- Povezava 1 - velikost hex (mm)
- 27 mm
- Povezava 2 - dolžina (mm)
- 49 mm
- Povezava 2 - korak navoja (mm)
- 2 mm
- Povezava 2 - tip moški/ženski
- Ženski
- Povezava 2 - tip navoja
- Metrični
- S2 - Povezava 1 - velikost ključa (mm)
- 27 mm
- S3 - Povezava 2 - velikost ključa (mm)
- 36 mm
- Serija
- 22L 15L
- Standard DIN
- DIN 2401
Reference:
- Spletna referenca
- REDVD2215L
