Voss

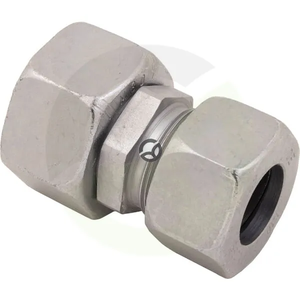

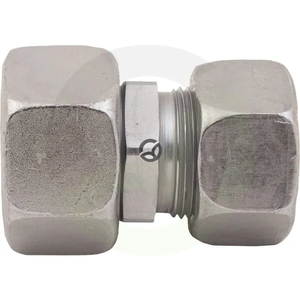

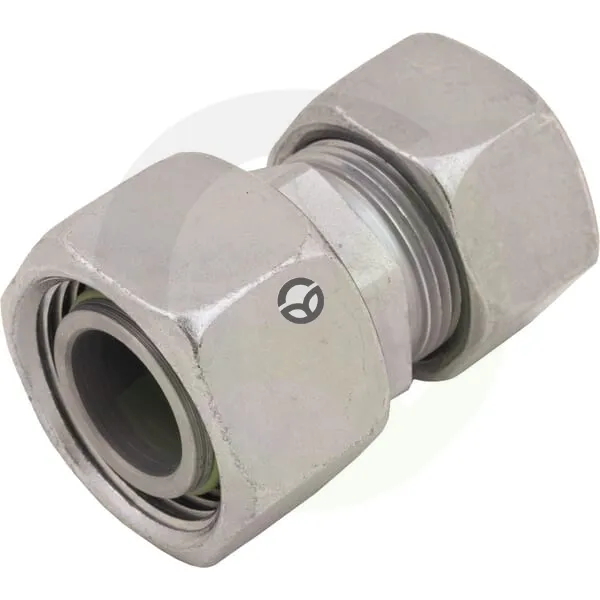

Spojka 22L 18L - Voss REDVD2218L
Šifra SKU: 29768 MPN: REDVD2218L
Specifikacije
- D1 - Povezava 2 - premer navoja
- M30
- d2 - Povezava 1 - premer navoja
- M26
- Maks. delovni pritisk (bar)
- 250 BAR
- Material tesnila
- Nitrilna guma [NBR], Viton
- Oblika
- Ravna - 2 priključka
Opis izdelka
Spojka 22L 18L je ravna hidravlična spojka z dvema priključkoma za povezavo cevi ali vodov v hidravličnem sistemu. Na eni strani ima moški priključek s premerom 18 mm, na drugi strani ženski metrični navoj. Primerna je za delovni tlak do 250 bar, tesnjenje pa zagotavljata obročka iz NBR in Vitona. Zaradi ravne izvedbe je uporabna tam, kjer je potrebna neposredna povezava brez spremembe smeri pretoka.
Prikaži vse →
Tehnične specifikacije
- D1 - Povezava 2 - premer navoja
- M30
- d2 - Povezava 1 - premer navoja
- M26
- Maks. delovni pritisk (bar)
- 250 BAR
- Material tesnila
- Nitrilna guma [NBR], Viton
- Oblika
- Ravna - 2 priključka
- Povezava 1 - dolžina (mm)
- 33.5 mm
- Povezava 1 - korak navoja (mm)
- 1.5 mm
- Povezava 1 - premer (mm)
- 18 mm
- Povezava 1 - tip moški/ženski
- Moški
- Povezava 1 - velikost hex (mm)
- 27 mm
- Povezava 2 - dolžina (mm)
- 49.5 mm
- Povezava 2 - korak navoja (mm)
- 2 mm
- Povezava 2 - tip moški/ženski
- Ženski
- Povezava 2 - tip navoja
- Metrični
- S2 - Povezava 1 - velikost ključa (mm)
- 32 mm
- S3 - Povezava 2 - velikost ključa (mm)
- 36 mm
- Serija
- 22L 18L
- Standard DIN
- DIN 2401
Reference:
- Spletna referenca
- REDVD2218L
