Voss

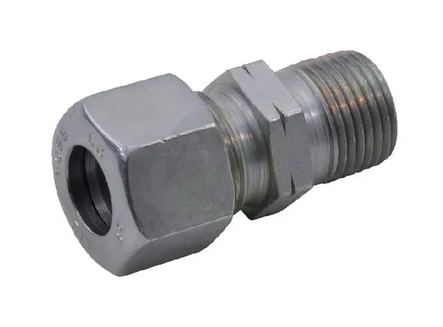

Spojka 22L 3/4NPT - Voss GEV22L34NPT
Šifra SKU: 21911 MPN: GEV22L34NPT
Specifikacije
- A - Povezava 2 - Tip
- Navoj
- ASME standard
- B1.20.1-1983.
- K - Povezava 1 - dolžina navoja (mm)
- 20.1 mm
- L1 - Povezava 1 - razdalja od sredine do konca (mm)
- 20 mm
- L2 - Povezava 2 - razdalja od sredine do konca (mm)
- 36.5 mm
Opis izdelka
Ravna hidravlična spojka Voss serije 22L je namenjena priključitvi cevi premera 22 mm z rezalnim obročem na navojni priključek 3/4 NPT. Ima moški metrični navoj na prvi povezavi in moški navoj na drugi, zato je primerna za zanesljivo sestavo hidravličnih vodov. Maksimalni delovni tlak je 160 bar, kar jo uvršča med uporabne vijačne spojke za hidravlične instalacije.
Prikaži vse →
Tehnične specifikacije
- A - Povezava 2 - Tip
- Navoj
- ASME standard
- B1.20.1-1983.
- K - Povezava 1 - dolžina navoja (mm)
- 20.1 mm
- L1 - Povezava 1 - razdalja od sredine do konca (mm)
- 20 mm
- L2 - Povezava 2 - razdalja od sredine do konca (mm)
- 36.5 mm
- Maks. delovni pritisk (bar)
- 160 BAR
- Oblika
- Ravna - 2 priključka
- Povezava 1 - korak navoja (mm)
- 2 mm
- Povezava 1 - premer (mm)
- 22 mm
- Povezava 1 - premer navoja
- M30
- Povezava 1 - tip
- Rezalni obroč
- Povezava 1 - tip moški/ženski
- Moški
- Povezava 1 - tip navoja
- Metrični
- Povezava 2 - navoji na colo
- 14
- Povezava 2 - premer (cola)
- 3/4 Inch
- Povezava 2 - tip moški/ženski
- Moški
- Povezava 2 - tip navoja
- NPT
- Premer cevi (mm)
- 22 mm
- S1 - Povezava 1 - velikost ključa (mm)
- 32 mm
- S2 - Povezava 2 - velikost ključa (mm)
- 36 mm
- Serija
- 22L
- Standard ANSI
- B1.20.1-1983.
- Standard DIN
- DIN 2353
