Voss

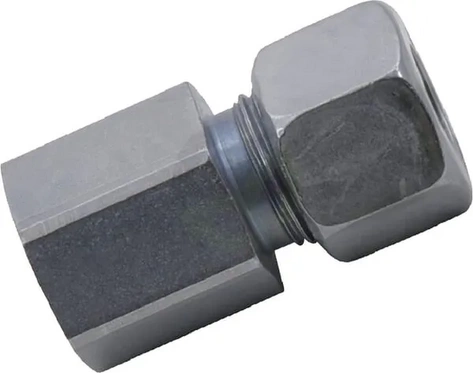

Spojka 22L M26 - Voss GAV22LM26
Šifra SKU: 21029 MPN: GAV22LM26
Specifikacije
- A - Povezava 2 - Tip
- Navoj
- ISO standard
- ISO 228
- K - Povezava 1 - dolžina navoja (mm)
- 21 mm
- L1 - Povezava 1 - razdalja od sredine do konca (mm)
- 51 mm
- L2 - Povezava 2 - razdalja od sredine do konca (mm)
- 34.5 mm
Opis izdelka
Ravna hidravlična spojka Voss serije 22L je namenjena povezavi cevi premera 22 mm z metričnim navojem M26. Na eni strani ima priključek z rezalnim obročem, na drugi ženski navoj, zato je primerna za sestavo hidravličnih vodov. Delovni tlak do 160 bar omogoča uporabo v hidravličnih sistemih, velikosti ključa 32 in 36 mm pa olajšata montažo.
Prikaži vse →
Tehnične specifikacije
- A - Povezava 2 - Tip
- Navoj
- ISO standard
- ISO 228
- K - Povezava 1 - dolžina navoja (mm)
- 21 mm
- L1 - Povezava 1 - razdalja od sredine do konca (mm)
- 51 mm
- L2 - Povezava 2 - razdalja od sredine do konca (mm)
- 34.5 mm
- Maks. delovni pritisk (bar)
- 160 BAR
- Oblika
- Ravna - 2 priključka
- Povezava 1 - korak navoja (mm)
- 2 mm
- Povezava 1 - premer (mm)
- 22 mm
- Povezava 1 - premer navoja
- M30
- Povezava 1 - tip
- Rezalni obroč
- Povezava 1 - tip moški/ženski
- Moški
- Povezava 2 - korak navoja (mm)
- 1.5 mm
- Povezava 2 - premer navoja
- M26
- Povezava 2 - tip moški/ženski
- Ženski
- Povezava 2 - tip navoja
- Metrični
- Premer cevi (mm)
- 22 mm
- S1 - Povezava 1 - velikost ključa (mm)
- 32 mm
- S2 - Povezava 2 - velikost ključa (mm)
- 36 mm
- Serija
- 22L
- Standard DIN
- DIN 2353, DIN 228, DIN 2401, DIN 3852
