Voss

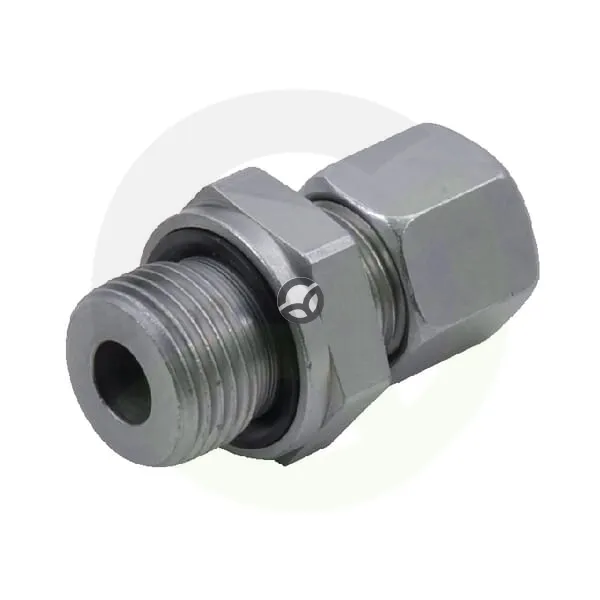

Spojka 22L M26 - Voss GEV22LM26WD
Šifra SKU: 21759 MPN: GEV22LM26WD
Specifikacije
- A - Povezava 2 - Tip
- Tesnilni obroč
- ISO standard
- ISO 228
- K - Povezava 1 - dolžina navoja (mm)
- 16 mm
- L1 - Povezava 2 - razdalja od sredine do konca (mm)
- 16.5 mm
- L2 - Povezava 1 - razdalja od sredine do konca (mm)
- 33 mm
Opis izdelka
Ravna hidravlična spojka Voss serije 22L je namenjena povezavi cevi premera 22 mm z metrskim navojnim priključkom M26. Priključek 1 je izveden z rezalnim obročem, priključek 2 pa s tesnilnim obročem in metrskim navojem. Spojka ima tesnilo iz NBR in največji delovni tlak 250 bar, zato je primerna za zanesljive vijačne hidravlične povezave.
Prikaži vse →
Tehnične specifikacije
- A - Povezava 2 - Tip
- Tesnilni obroč
- ISO standard
- ISO 228
- K - Povezava 1 - dolžina navoja (mm)
- 16 mm
- L1 - Povezava 2 - razdalja od sredine do konca (mm)
- 16.5 mm
- L2 - Povezava 1 - razdalja od sredine do konca (mm)
- 33 mm
- Maks. delovni pritisk (bar)
- 250 BAR
- Material tesnila
- Nitrilna guma [NBR]
- Oblika
- Ravna - 2 priključka
- Povezava 1 - korak navoja (mm)
- 2 mm
- Povezava 1 - premer (mm)
- 22 mm
- Povezava 1 - premer navoja
- M30
- Povezava 1 - tip
- Rezalni obroč
- Povezava 1 - tip moški/ženski
- Moški
- Povezava 2 - korak navoja (mm)
- 1.5 mm
- Povezava 2 - premer navoja
- M26
- Povezava 2 - tip moški/ženski
- Moški
- Povezava 2 - tip navoja
- Metrični
- Premer cevi (mm)
- 22 mm
- S1 - Povezava 1 - velikost ključa (mm)
- 32 mm
- S2 - Povezava 2 - velikost ključa (mm)
- 36 mm
- Serija
- 22L
- Standard DIN
- DIN 2353, DIN 228, DIN 2401, DIN 3852
