Voss

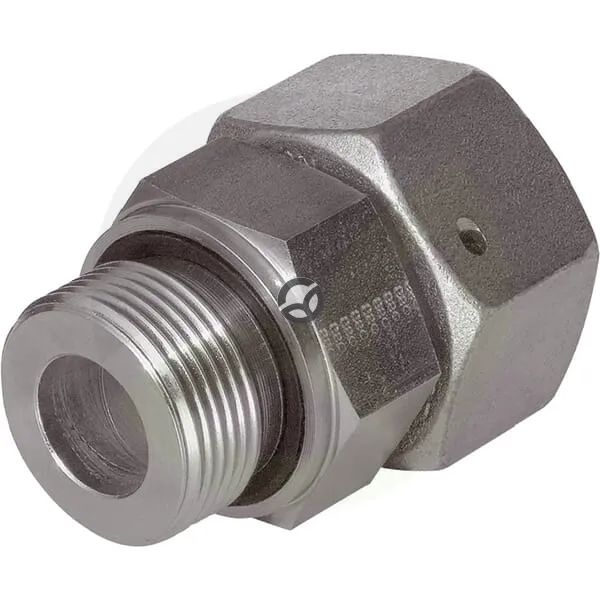

Spojka 22L R3/4 - Voss EGESD22LR34WD
Šifra SKU: 19420 MPN: EGESD22LR34WD
Specifikacije
- A - Povezava 2 - Tip
- Navoj
- Dolžina navoja (mm)
- 16 mm
- K - Povezava 1 - dolžina (mm)
- 16 mm
- L1 - Povezava 2 - razdalja od sredine do konca (mm)
- 32.5 mm
- Maks. delovni pritisk (bar)
- 250 BAR
Opis izdelka
Ravna hidravlična spojka serije 22L je namenjena hidravličnim cevnim povezavam med cevjo premera 22 mm in navojnim priključkom R3/4. Izvedba z rezalnim obročem omogoča trden spoj, priključek pa je primeren za delovni tlak do 250 bar. Na obeh straneh ima 36 mm ključ, dolžina navoja je 16 mm, notranji premer pa 17 mm.
Prikaži vse →
Tehnične specifikacije
- A - Povezava 2 - Tip
- Navoj
- Dolžina navoja (mm)
- 16 mm
- K - Povezava 1 - dolžina (mm)
- 16 mm
- L1 - Povezava 2 - razdalja od sredine do konca (mm)
- 32.5 mm
- Maks. delovni pritisk (bar)
- 250 BAR
- Notranji premer (mm)
- 17 mm
- Oblika
- Ravna - 2 priključka
- Povezava 1 - dolžina navoja (mm)
- 16 mm
- Povezava 1 - korak navoja (mm)
- 2 mm
- Povezava 1 - premer (mm)
- 22 mm
- Povezava 1 - premer navoja
- M30
- Povezava 1 - tip
- Rezalni obroč
- Povezava 1 - tip moški/ženski
- Ženski
- Povezava 1 - tip navoja
- BSPP
- Povezava 1 - velikost hex (mm)
- 31.9 mm
- Povezava 2 - navoji na colo
- 14
- Povezava 2 - premer (cola)
- 3/4 Inch
- Povezava 2 - tip moški/ženski
- Moški
- Povezava 2 - tip navoja
- BSP
- Premer cevi (mm)
- 22 mm
- S1 - Povezava 1 - velikost ključa (mm)
- 36 mm
- S2 - Povezava 2 - velikost ključa (mm)
- 36 mm
- Serija
- 22L
- Standard DIN
- DIN 2401
