Voss

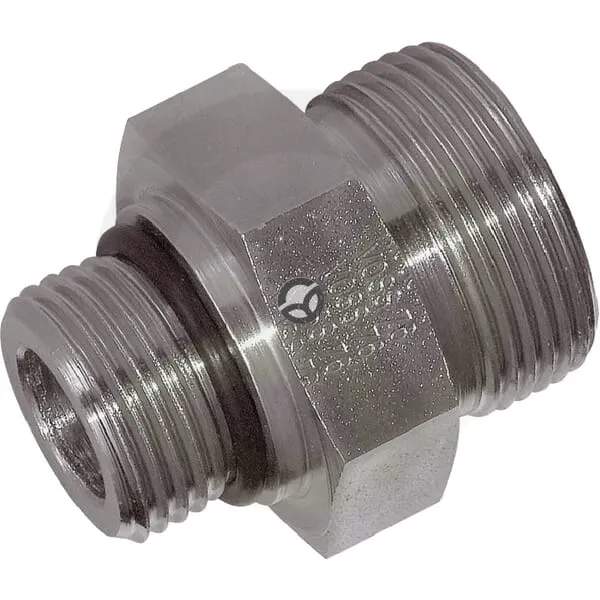

Spojka 25S 1-5/16UNF - Voss GES25S1516UNF
Šifra SKU: 21430 MPN: GES25S1516UNF

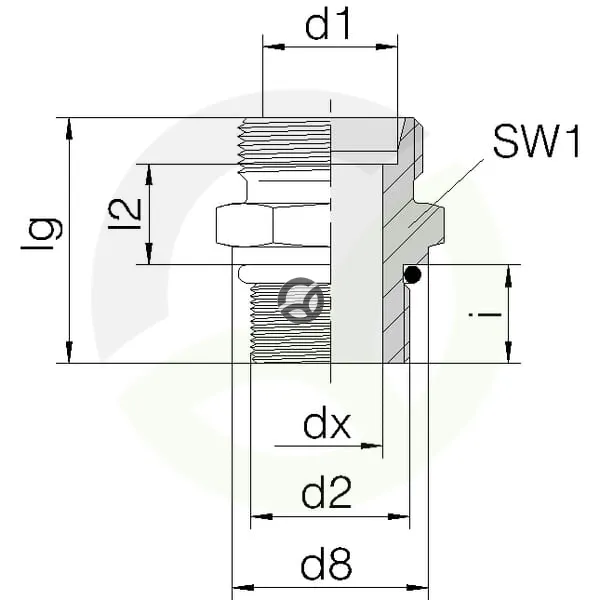

Specifikacije
- A - Povezava 2 - Tip
- Tesnilni obroč
- Dolžina (mm)
- 50 mm
- K - Povezava 1 - dolžina navoja (mm)
- 15 mm
- L1 - Povezava 2 - razdalja od sredine do konca (mm)
- 23 mm
- L2 - Povezava 1 - razdalja od sredine do konca (mm)
- 47 mm
Opis izdelka
Ravna hidravlična spojka z zareznim obročem je namenjena povezovanju cevovodov v visokotlačnih hidravličnih sistemih. Na prvi strani ima priključek za cev 25 mm z rezalnim obročem in moški navoj, na drugi strani pa moški priključek s tesnilnim obročem in navojem 1-5/16 UNF. Spojka serije S je primerna za delovni tlak do 420 bar, kompaktna izvedba pa je dolga 50 mm.
Prikaži vse →
Tehnične specifikacije
- A - Povezava 2 - Tip
- Tesnilni obroč
- Dolžina (mm)
- 50 mm
- K - Povezava 1 - dolžina navoja (mm)
- 15 mm
- L1 - Povezava 2 - razdalja od sredine do konca (mm)
- 23 mm
- L2 - Povezava 1 - razdalja od sredine do konca (mm)
- 47 mm
- Maks. delovni pritisk (bar)
- 420 BAR
- Material tesnila
- Nitrilna guma [NBR]
- Notranji premer (mm)
- 20 mm
- Oblika
- Ravna - 2 priključka
- Povezava 1 - korak navoja (mm)
- 2 mm
- Povezava 1 - premer (mm)
- 25 mm
- Povezava 1 - premer navoja
- M36
- Povezava 1 - tip
- Rezalni obroč
- Povezava 1 - tip moški/ženski
- Moški
- Povezava 1 - tip navoja
- UNF
- Povezava 1 - velikost hex (mm)
- 38.1 mm
- Povezava 2 - navoji na colo
- 12
- Povezava 2 - premer (cola)
- 1-5/16 Inch
- Povezava 2 - tip moški/ženski
- Moški
- Povezava 2 - tip navoja
- UNF
- Premer cevi (mm)
- 25 mm
- S1 - Povezava 1 - velikost ključa (mm)
- 41 mm
- S2 - Povezava 2 - velikost ključa (mm)
- 46 mm
- SAE standard
- SAE 514
- Serija
- S
- Standard DIN
- DIN 2353, DIN 2401, DIN 3852
