Voss

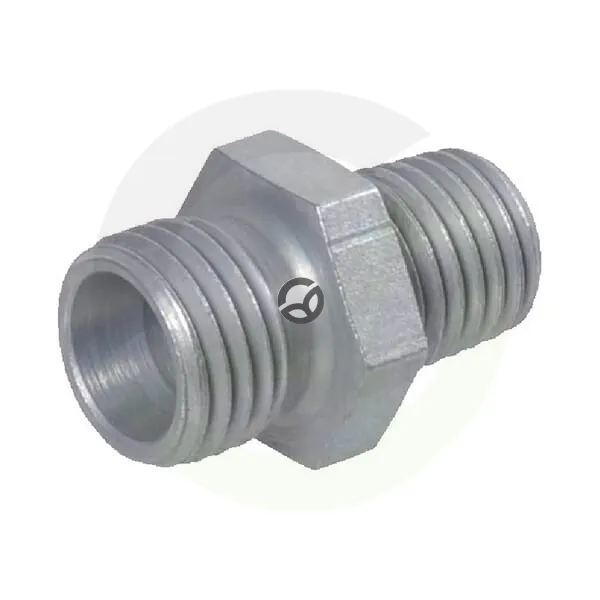

Spojka 25S 1NPT - Voss GES25S1NPT
Šifra SKU: 21368 MPN: GES25S1NPT
Specifikacije
- A - Povezava 2 - Tip
- Navoj
- ASME standard
- B1.20.1-1983.
- Dolžina (mm)
- 57 mm
- K - Povezava 1 - dolžina navoja (mm)
- 17.3 mm
- Maks. delovni pritisk (bar)
- 400 BAR
Opis izdelka
Spojka 25S 1NPT je ravna hidravlična spojka oziroma priključek za cev premera 25 mm z rezalnim obročem in moškim navojnim priklopom 1 NPT. Namenjena je povezovanju cevi v hidravličnih sistemih, kjer je pomembna zanesljiva in kompaktna izvedba. Spojka serije S je dolga 57 mm, ima navojno dolžino 17,3 mm, za zategovanje pa sta predvideni ključa 46 in 41 mm. Maksimalni delovni tlak je 400 bar.
Prikaži vse →
Tehnične specifikacije
- A - Povezava 2 - Tip
- Navoj
- ASME standard
- B1.20.1-1983.
- Dolžina (mm)
- 57 mm
- K - Povezava 1 - dolžina navoja (mm)
- 17.3 mm
- Maks. delovni pritisk (bar)
- 400 BAR
- Notranji premer (mm)
- 25 mm
- Oblika
- Ravna - 2 priključka
- Povezava 1 - korak navoja (mm)
- 2 mm
- Povezava 1 - premer (mm)
- 25 mm
- Povezava 1 - premer navoja
- M36
- Povezava 1 - tip
- Rezalni obroč
- Povezava 1 - tip moški/ženski
- Moški
- Povezava 1 - tip navoja
- NPT
- Povezava 2 - premer (cola)
- 1 Inch
- Povezava 2 - tip moški/ženski
- Moški
- Povezava 2 - tip navoja
- NPT
- Premer cevi (mm)
- 25 mm
- S1 - Povezava 1 - velikost ključa (mm)
- 46 mm
- S2 - Povezava 2 - velikost ključa (mm)
- 41 mm
- Serija
- S
- Standard ANSI
- B1.20.1-1983.
- Standard DIN
- DIN 2353
