Voss

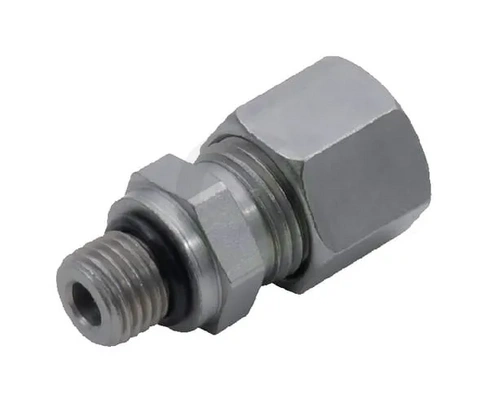

Spojka 28L 1-1/16UNF - Voss GEV28L116UNF
Šifra SKU: 21819 MPN: GEV28L116UNF
Specifikacije
- A - Povezava 2 - Tip
- Tesnilni obroč
- K - Povezava 1 - dolžina navoja (mm)
- 15 mm
- L1 - Povezava 2 - razdalja od sredine do konca (mm)
- 17.5 mm
- L2 - Povezava 1 - razdalja od sredine do konca (mm)
- 34 mm
- Maks. delovni pritisk (bar)
- 250 BAR
Opis izdelka
Ravna hidravlična spojka Voss serije 28L je namenjena povezovanju 28 mm cevi v hidravličnih sistemih. Ima priključek z rezalnim obročem, moški navoj 1-1/16 UNF in tesnilni obroč na drugi strani, zato omogoča zanesljiv vijačni spoj. Tesnilo iz NBR je primerno za hidravlično uporabo, največji delovni tlak pa znaša 250 bar. Ključna mera za montažo je 41 mm.
Prikaži vse →
Tehnične specifikacije
- A - Povezava 2 - Tip
- Tesnilni obroč
- K - Povezava 1 - dolžina navoja (mm)
- 15 mm
- L1 - Povezava 2 - razdalja od sredine do konca (mm)
- 17.5 mm
- L2 - Povezava 1 - razdalja od sredine do konca (mm)
- 34 mm
- Maks. delovni pritisk (bar)
- 250 BAR
- Material tesnila
- Nitrilna guma [NBR]
- Oblika
- Ravna - 2 priključka
- Povezava 1 - korak navoja (mm)
- 2 mm
- Povezava 1 - premer (mm)
- 28 mm
- Povezava 1 - premer navoja
- M36
- Povezava 1 - tip
- Rezalni obroč
- Povezava 1 - tip moški/ženski
- Moški
- Povezava 2 - navoji na colo
- 12
- Povezava 2 - premer (cola)
- 1-1/16 Inch
- Povezava 2 - tip moški/ženski
- Moški
- Povezava 2 - tip navoja
- UNF
- Premer cevi (mm)
- 28 mm
- S1 - Povezava 1 - velikost ključa (mm)
- 41 mm
- S2 - Povezava 2 - velikost ključa (mm)
- 41 mm
- SAE standard
- SAE 514
- Serija
- 28L
- Standard DIN
- DIN 2353, DIN 2401, DIN 3852
